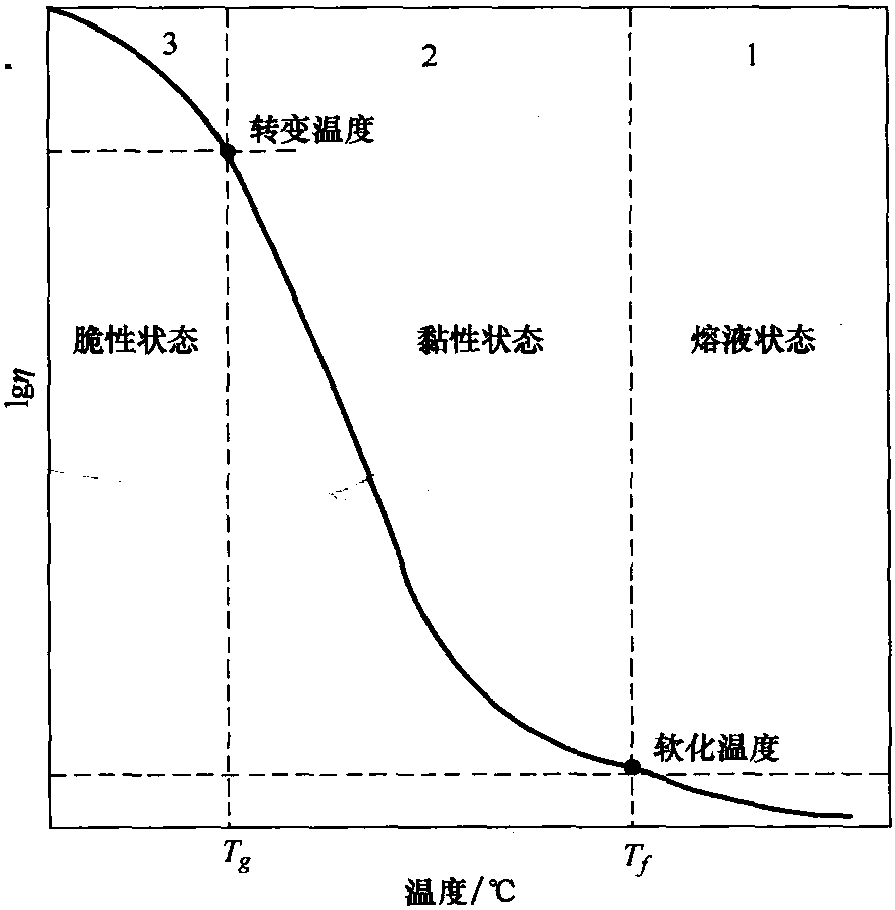

熔融的釉层在冷却时经历的变化和玻璃一样如图3-8所示，要经过三个阶段。
①从低黏度的流动状态冷却到软化温度 (Tf);
②黏度增加，经过黏性状态;
③超过转变温度 (Tg) 后凝固形成玻璃体。
考查釉的热膨胀是了解釉层冷却过程中状态变化的最好方法。图3-9中的1为典型的退火膨胀曲线，A点 (转变温度) 以下由于成为固态而不能消除应力或者虽能消除也极为缓慢。AC之间为釉的膨胀随着温度的上升而增大的范围，在A点附近的低温处，应力能在短时间内消除，在C点 (软化点)则迅速消除。在A点以下及C点以上范围内，膨胀率与温度发生直线变化。自A点至C点为松弛区，釉内部结构调整或重排。各种物理性质呈 ...... （共963字） [阅读本文]>>
陶瓷工艺(一)黏土的成因地球外壳的主要成分为硅酸盐，从地表至地下15km处的地层几乎是由各种硅酸盐矿物构成，其平均成分如下：SiO259.1%、Na2O3.8%、MgO3.5%、Al2O315.4%、K2O3.
陶瓷工艺黏土是陶瓷工业的主要原料，黏土的性质对陶瓷的生产有很大的影响，因此掌握黏土的性质，尤其是工艺性质是稳定陶瓷生产的基本条件。黏土的工艺性质主要取决于黏土的矿物组成、化学组成与颗粒组成，其矿物组成是基本因素
陶瓷工艺黏土是陶瓷的主要原料，陶瓷在烧成过程中所发生的一系列物理和化学变化，是在黏土加热变化的基础上进行的，因此黏土的加热变化是陶瓷制品烧成的基本理论基础。研究黏土的加热变化对确定陶瓷制品的烧成温度具有很重要的
陶瓷工艺石英是由[SiO4]4-四面体互相以顶点连接而成的三维空间架状结构。连接后在三维空间扩展，由于它们以共价键连接，连接之后又很紧密，因而空隙很小，其他离子不易侵入网穴中，致使晶体纯净，硬度与强度高，熔融温
陶瓷工艺长石在陶瓷坯料中是作为熔剂使用的，在釉料中也是形成玻璃相的主要成分。为了使坯料便于烧结而又防止变形作为熔剂的长石，一般希望长石具有较低的熔化温度、较宽的熔融范围、较高的熔融液相黏度和良好的熔解其他物质的
上一篇
