(一)立式钢油罐的类型及用途
1.立式拱顶油罐
用途：可选作地面、半地下或洞式油罐使用。如图20-67所示。
使用压力：正压220mm水柱;负压65mm水柱。
试验压力：正压275mm水柱;负压81.2mm水柱。
储油高度：油罐球顶矢高的2/3处。
2.立式锥球顶油罐
用途、使用压力、试验压力同立式球顶油罐。如图20-68所示。
储油高度：至油罐包边角钢翼缘处。

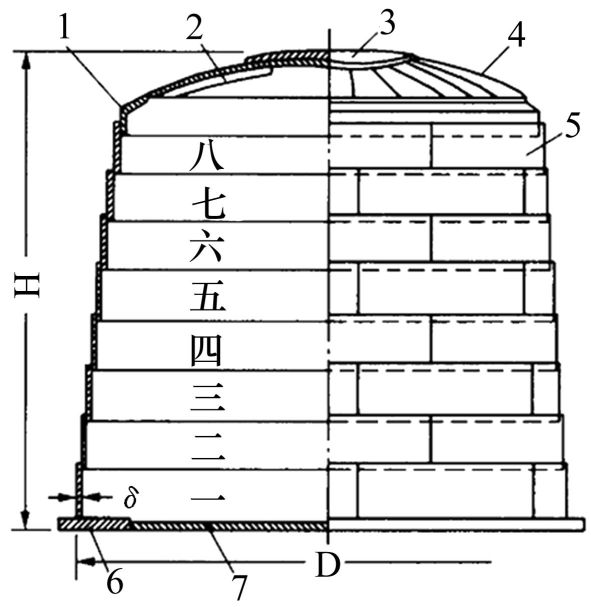

图20-67 立式拱顶油罐
1.包边角钢;2.加强筋;3.中心顶板;
4.扇形顶板;5.壁板;6.边板;7.心板
图20-68 立式准球顶油罐
1.圆弧形顶板;2.扇形顶板;3.中心顶板;
4.加强环板;5.壁板;6.边板;7.心板
3.内浮顶油罐
用途：可选作地面油罐，尤其适用于作储存易挥发油品的地面油罐。如图20-69所示 ...... （共10024字） [阅读本文]>>
