(一)油罐附件数量和规格
金属油罐附件数量和规格见表20-108。

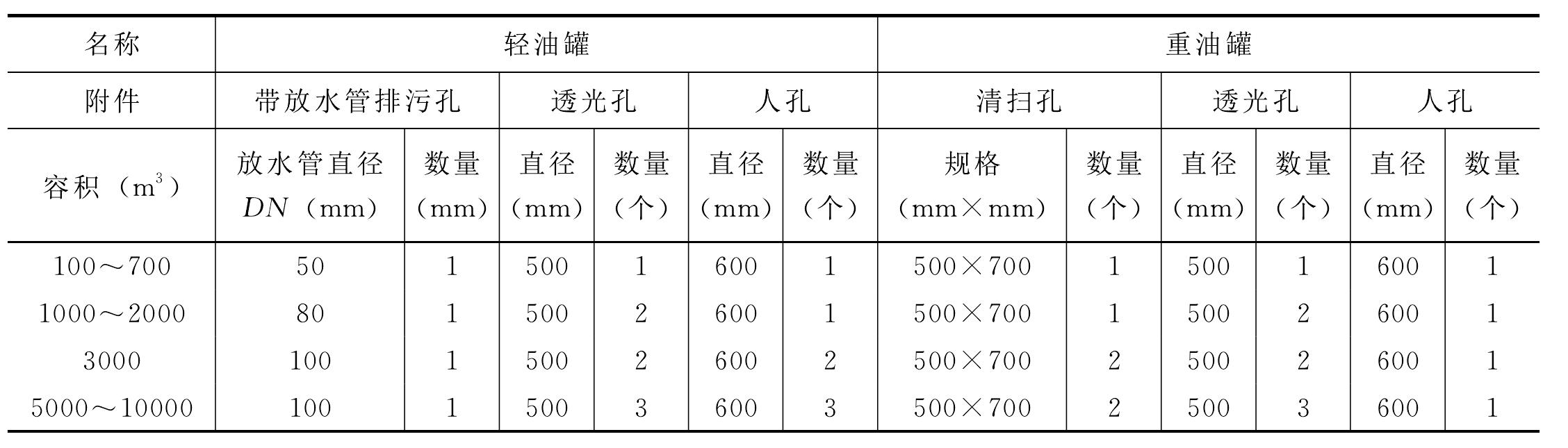

表20-108 金属油罐主要附件配备数量规格表
注：一般情况可选用DN600人孔，如罐内安装浮筒式升降管时，人孔的规格应根据浮筒的大小加以选用。
(二)开孔及补强
附件往往需要在罐壁上开孔才可与油罐相连接。开孔口径大于50mm时，就应补强。在罐壁上开孔和补强应符合以下规定。
1.有效补强面积
(1)有效补强面积包括罐壁富余壁厚提供的面积、补强板的面积、接管富余壁厚提供的面积、焊缝金属的面积四个部分。
有效补强面积，还应乘以补强材料与罐壁材料许用应力之比(但不得大于1.0)。
接管与罐壁标准规定的最低屈服强度之比小于0.7或抗拉 ...... （共10626字） [阅读本文]>>
