低钙粉煤灰是多种颗粒的聚集体，其扫描电子显微镜 (SEM) 形貌如图2.2-1所示。就其颗粒形态而言，大致可分为类球形颗粒和不规则颗粒。粉煤灰中球形颗粒越多，细度越细，起到的润滑效应越大，需水量比越少，减水效果越好，因此，优质粉煤灰又被称为混凝土固体减水剂; 反之，不规则形态颗粒越多，如多孔碳粒，吸附作用越大，需水量比就越大，减水效果就越差，有的甚至增加混凝土用水量。
图2.2-1 低钙粉煤灰的SEM形貌图
类球形颗粒外表比较光滑，由硅铝玻璃体组成，又称玻璃微珠。其大小多在1～100μm，具有较高的活性，掺在混凝土中起滚珠润滑作用，能不增加甚至可减少混凝土拌和物的用水 ...... （共1246字） [阅读本文]>>
水工混凝土矿物掺和料需水量比是指在一定的稠度下，掺规定比例(通常为30%)的粉煤灰与不掺粉煤灰的水泥砂浆的用水量之比。对于水工混凝土来说，粉煤灰需水量比是关键指标。因为混凝土的水胶比越大，孔隙率越高，随着用水量的增加，混凝
水工混凝土矿物掺和料从化学成分来看，高炉矿渣属于硅铝酸盐质材料。矿渣的主要化学成分与水泥熟料相似，只是CaO含量略低，即由CaO、MgO、SiO2和Al2O3四种主要成分以及MnO、Al2O3、S等微量成分组成的硅酸盐和铝
水工混凝土矿物掺和料矿渣粉的颗粒形态，诸如颗粒级配、粒径分布、颗粒形貌等特征参数与水泥基材料的流动性、密实性及力学性能也有密切的关系。矿渣粉颗粒典型SEM图片如图2.3-2所示。表2.3-4给出了磨细矿渣粒径分布的分析结果
水工混凝土矿物掺和料高炉矿渣中虽然含有比较多的CaO、Al2O3等活性物质，但具有稳定的玻璃体结构，很难和水自然、迅速地发生反应，必须经过一定的激发后才具有水化活性。通常采用物理活化方法将矿渣粉碎研磨，使矿渣的玻璃体结构遭

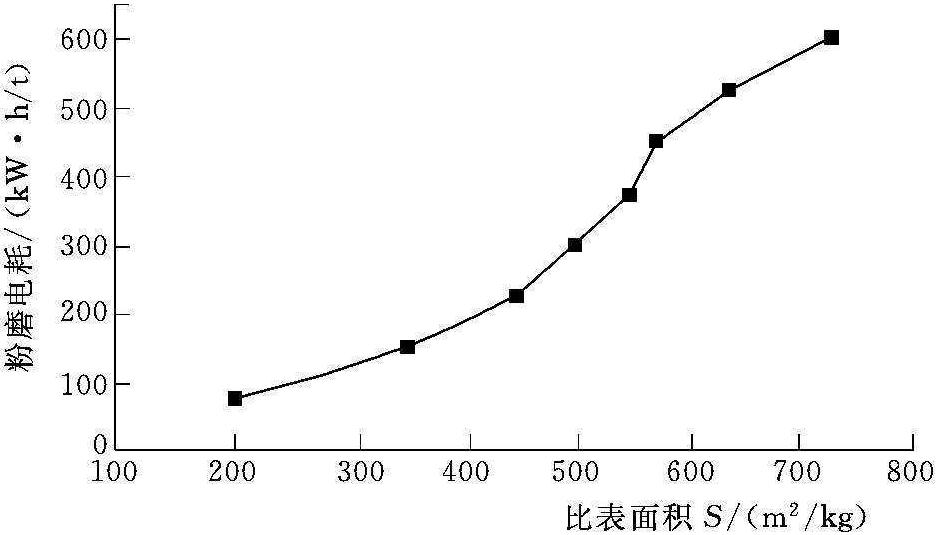

水工混凝土矿物掺和料通常采用球磨机对磷渣进行加工粉磨。没有充分干燥的磷渣很难磨细，粉磨前必须将磷渣进行干燥处理。采用Φ500mm×500mm小型试验球磨机，加料量5kg，球料比20：1，对磷渣进行粉磨加工。粉磨前先将磷渣在
上一篇
