电容器越串电容量越小，越并等效电容量越大，这跟电阻情况正好相反，电阻是越串电阻值越大，越并等效电阻越小。
1. 电容器的串联

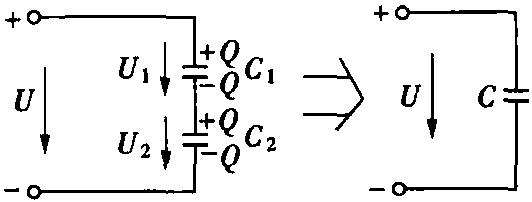

若干个电容器依次相连，中间无分支的连接方式叫电容器的串联。图1-32所示电路为两个电容器的串联电路及其等效电路。
图1-32 电容器串联
电容器串联电路有以下特点：
(1) 电容器C1和C2串联后接到电压为U的直流电源上，这时与电源直接相接的两极板充有等量异性电荷，其余两极板在静电感应作用下，也同样带上异性等量电荷，如图1-32所示。因此，各电容器所带电量相等，并等于串联后等效电容器上所带的电量，即
Q = Q1＝ Q2＝ … = Qn
(2) 由基尔霍夫第二定律可得，总电 ...... （共958字） [阅读本文]>>
