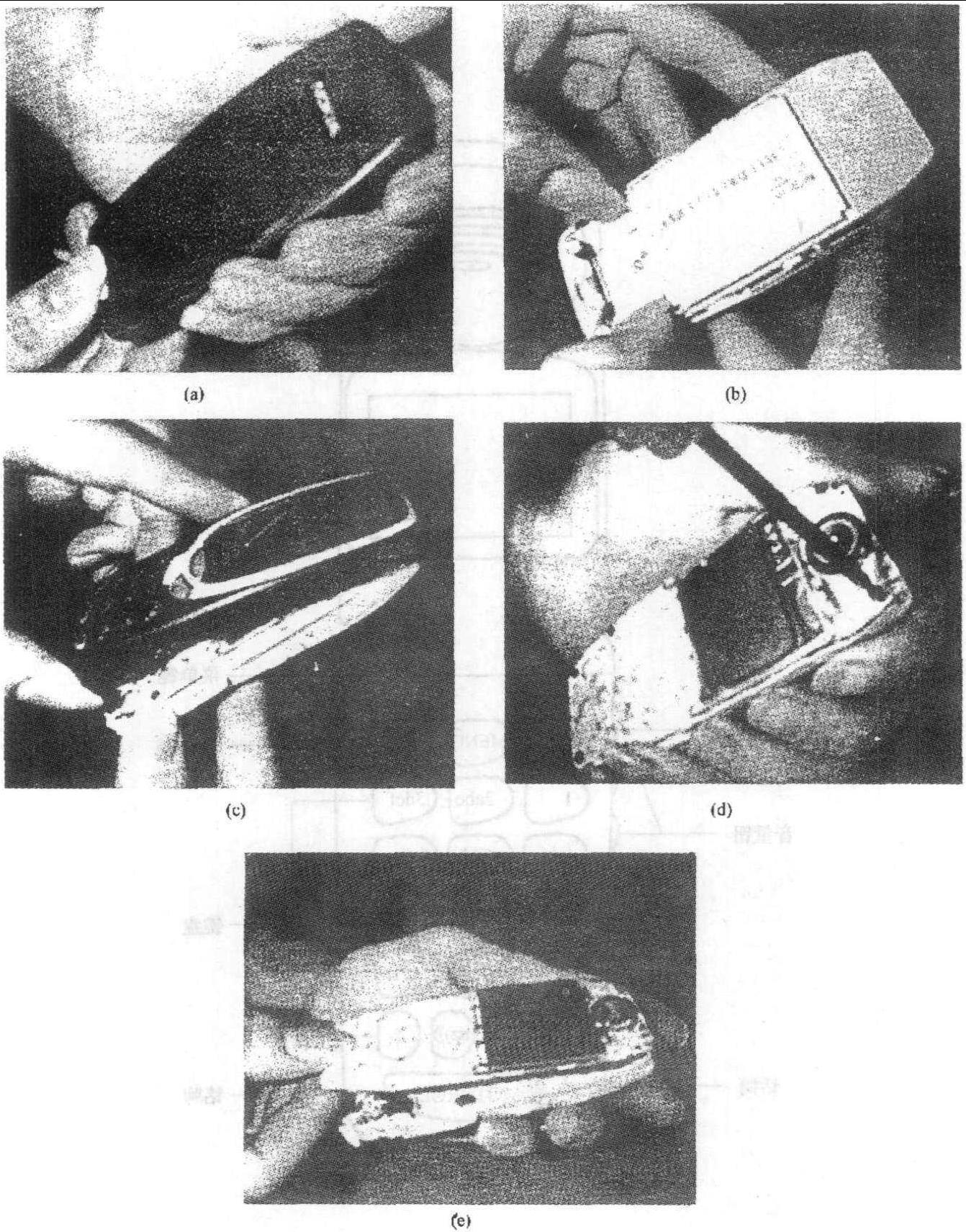

第一步： 拆开后盖[见图1-75 (a)];
第二步： 取出电池[见图1-75 (b)];
第三步： 拆开前盖[见图1-75 (c)];
第四步： 用工具拧下螺钉[见图1-75 (d)];
第五步：取出主板，分离显示屏[见图1-75 (e)]。
诺基亚3310型数码手机主板实物彩图见附图二。
诺基亚8210/8850型数码手机主板实物彩图见附图三。
图1-75
附图二 诺基亚3310型数码手机主板实物彩图 (a)
附图二 诺基亚3310型数码手机主板实物彩图 (b)
附图三 诺基亚8210/8850型数码手机主板实物彩图 (a)
附图三 诺基亚8210/8850型数码手机主板实物彩图 (b ...... （共330字） [阅读本文]>>
数码手机维修技术图1-1外观图
数码手机维修技术图1-2开关机电路图电路简述按下开关键S416，低电位信号经R413加至N100电源模块的E4脚，触发N100进入工作状态，同时，该信号经V418、R423加至D300(CPU)的F0脚，向CPU发出开
数码手机维修技术图1-8SIM卡接口电路图图1-9实物对照图电路简述SIM卡接口电路主要由N100电源模块和X100卡座组成，D300(CPU)通过N100对SIM卡的供电及复位、时钟、数据等信号进行控制或传送。见图1
数码手机维修技术图1-10LCD显示及背光电路图电路简述LCD显示模块直接与CPU连接，其工作电压VL由N400驱动转换器的2脚提供，而N400的7脚又接受从N200的E6脚送出的驱动信号的控制。D300(CPU)的A
数码手机维修技术电路简述当使用本机话筒、听筒时，机内话筒信号(IMICP、IMICN)经R216、R217、R219、R220、C226、C229等送入N200的B3、A3脚进行放大，再送至内部编码器进行处理。收信信号
