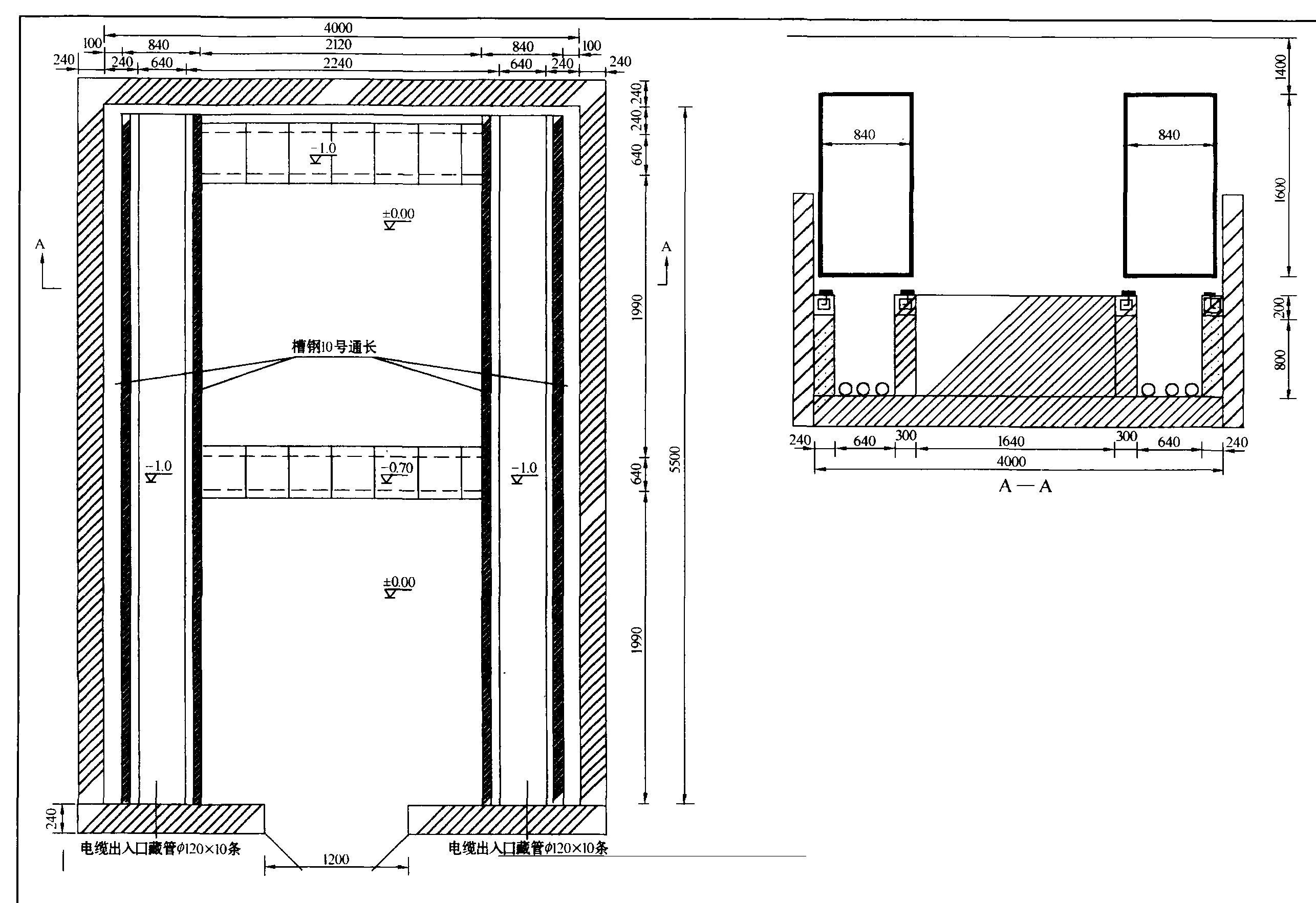

1-11 双电源双母线采用电缆坑进出线开关站土建平面图

分类：10kV配电站工程图373字

注：1.尺寸单位：mm，标高单位：m，房内地面高于房外地面200cm

2.墙身厚度：240mm，采用75号红砖，75号混合沙浆建筑

3.地台填土分层打实200mm，一层100号混凝土80mm厚面批，1：2水泥砂浆20mm厚，加水泥粉抹光

4.内墙：1：2：6石灰黏土沙浆打底15mm厚，天花采用一次纸根石灰浆批面5mm厚，全部墙面白色灰水二遍

5.门过梁长每边宽出门洞500mm

6.砖墙及变压器底下加反梁

7.喷塑镀锌钢门宽×深：M1 1800×2500;M2 1200×2500

8.开关柜基础承重1.5t/m，变压器及运输通道基础承重5t/m

9.电房独立接地网，接地电阻小于4Ω，电气设备外壳，基础，电房门都要接地，电房内部用镀锌圆钢环形连通作接地干 ......     （共373字）    [阅读本文]>>
