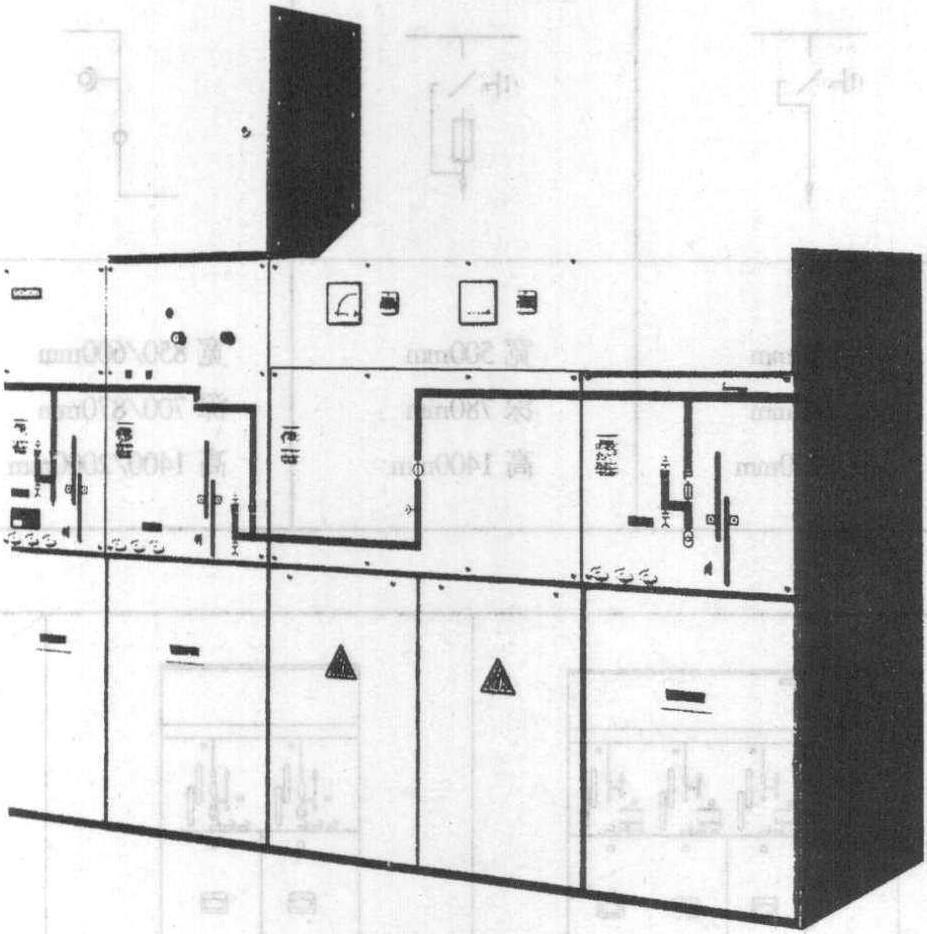

1-17 8DH10系列环网开关柜主要技术参数
分类：10kV配电站工程图646字
一、特点
(1) SF6绝缘，无需保养，可扩展。
(2) 可扩展的开关设备，由隔离开关、断路器及计量盘组成。
(3) 可联台多达三个隔离开关柜以形成带内部母线的柜组。
(4) 供计费用的计量柜配有常规互感器组。
(5) 容易安装和扩展，无需在现场进行SF6气体管路工程。
(6) SF6壳体之外的母线插接装置用于连接各柜和柜组。
二、技术数据 (额定值)
额定电压及绝缘等级kV7.2121517.524额定频率Hz50/6050/6050/6050/6050/60电缆馈线额定电流A400/630400/630400/630400/630400/630变压器馈线额定电流A200200200200200额定工频耐压kV2028363850额定雷电脉冲耐压kV60759595125电缆馈线开关额定短路闭合电流kA6352525240变压器开关额定短路闭合电压kA2525252525断 ...... （共646字） [阅读本文]>>
