1-22 HXGN-10 (SF6)型开关柜主要技术参数
分类：10kV配电站工程图1100字
一、技术参数
HXGN-10 (SF6)型环网开关柜技术参数表
名 称单位参 数名 称单位参 数额定电压kV12熔断器开断电流kA31.5 40额定频率Hz50机械寿命次10000主母线额定电流A6301min工频耐受电压(有效值)
(相间、对地/隔离断口)kV42/48主回路、接地回路额定短时耐受电流kA/s25/2主回路、接地回路额定峰值耐受电流kA63雷电冲击耐受电压(峰值)
(相间、对地/隔离断口)kV75/85主回路、接地回路额定短路关合电流kA50负荷开关满容量开断次数次100二次回路1min工频耐压kV2
二、柜体尺寸
宽400～650mm; 深840mm; 高1800mm。

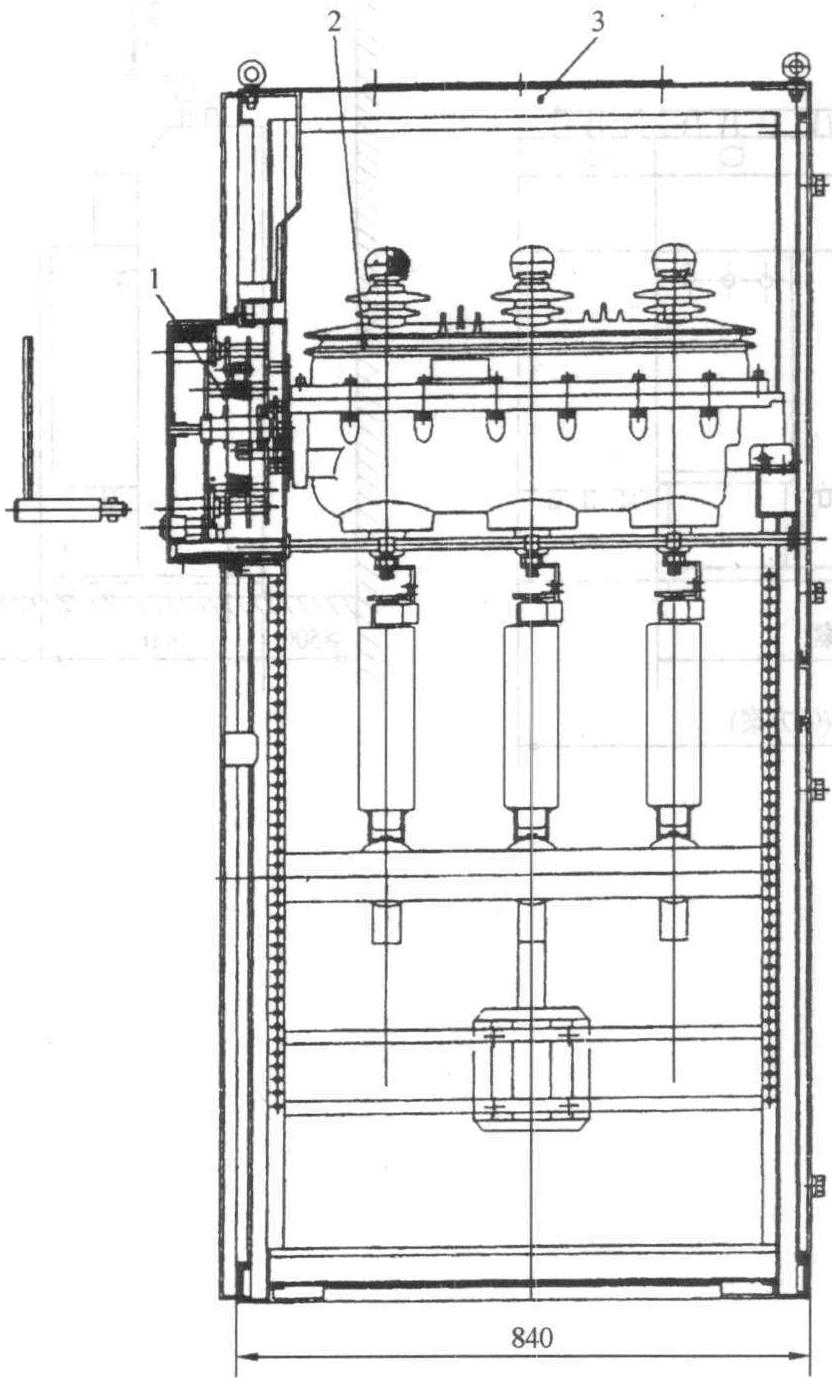

三、结构图
1—操动机构; 2—负荷开关; 3—柜架; 4—带电显示器; 5—电流表;6—铭牌; 7—SF6压力表; 8—高压熔管; 9—母线; 10— ...... （共1100字） [阅读本文]>>
