三、电缆包装交货盘

1.型号编制方法

交货盘的型号为PL型，其表示方法为： PL×侧板直径×筒径×内宽尺寸(单位： mm)。例如： PL1000×500×560，其意义为：侧板直径1000mm，筒径500mm，内宽560mm的PL型交货盘。

2.结构简图 (见图2-11-1)

3.规格尺寸参数表(见表2-11-7)

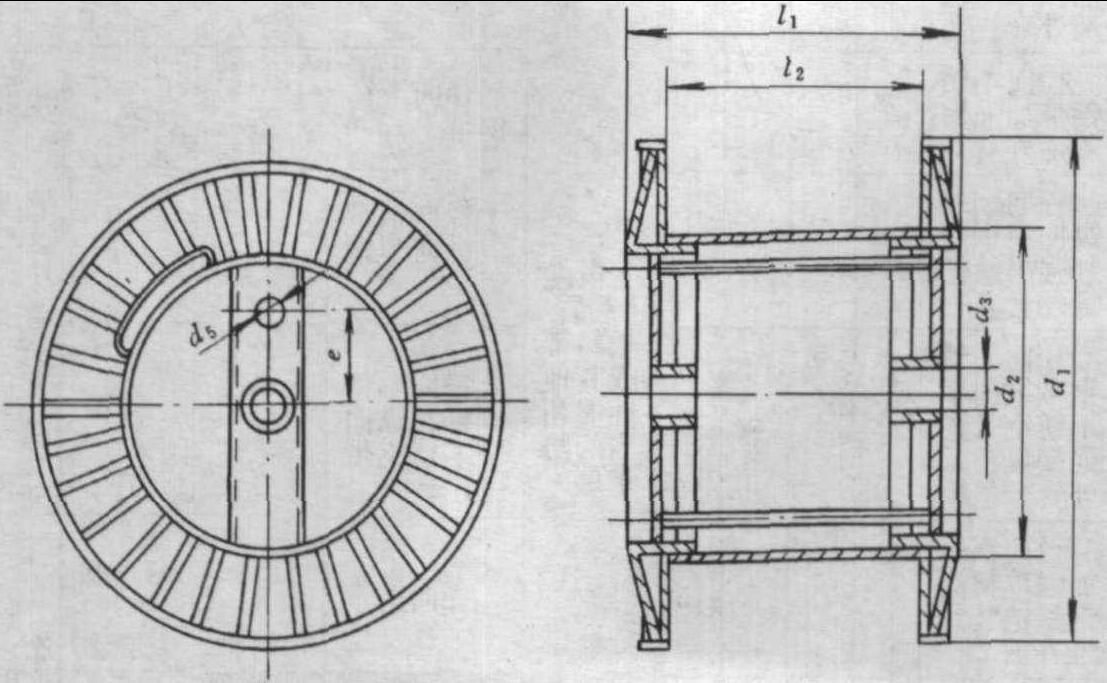

图2-11-1 结构简图

d1—侧板直径; d2—筒体直径; d3—轴孔直径; d5—携行孔直径;l1—外宽; l2—内宽; e—轴孔与携行孔中心距

表2-11-7 规格参数表

规格d1

(mm)d2

(mm)l1

(mm)l2

(mm)d3

(mm)d5

(mm)e

(mm)V

(dm3)500

560

630500

560

630250

280

315375

425

475250

280

31556287136.8

51.7

73.6710

800710

800400

400560

600400

4508040160108.1

170.0900900500

4506004508040160197.9

214.710001000560

500710560302.0

330.011201120630

560800630424.0

466.012501250710

630800630523.7

591.614001400900

7109507506530067 ......     （共1347字）    [阅读本文]>>
