1.用途
用于发电厂的厂用变压器(启动变压器) 至开关柜及配套设备柜电气回路的连接。

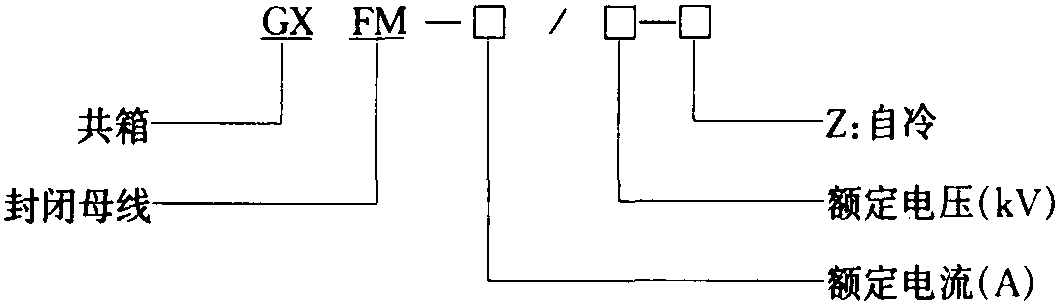

2.型号含义
3.常用型号规格及其技术参数(见表3-1-3)
表3-1-3 GXFM型共箱母线常用型号规格及其技术参数
产品型号技术参数外形尺寸(mm)质量
(kg/m)额定电压(kV)额定电流(A)外壳导体GXFM-1000/10-Z6.3～10100087055086GXFM-1600/10-Z6.3～10160087055095GXFM-2000/10-Z6.3～102000870550100GXFM-2500/10-Z6.3～102500950650118GXFM-3150/10-Z6.3～10315095065013 ...... （共403字） [阅读本文]>>
