该楔型耐张线夹采用可锻铸铁制造，由于楔筒是C形，无闭合磁路，不会产生涡流损失。楔子采用铝合金制造，可用于安装铝绞线; 当线夹用于绝缘线时，楔子应采用不饱和树脂制造。线夹形状和规格见图3.5和表3.6。

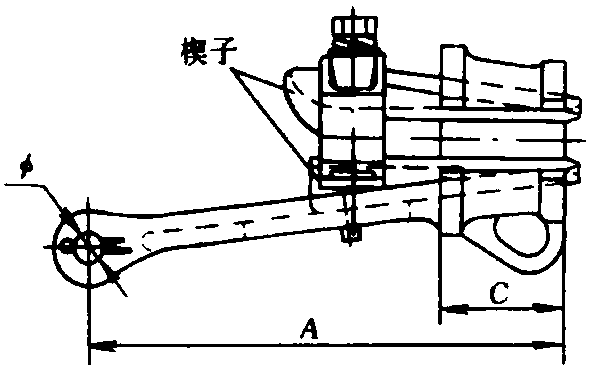

图3.5 NED型楔型耐张线夹示图
表3.6 NED型楔型耐张线夹规格 mm
型号图号适用铝绞线直 径ACφNED—1
NED—23.59.00～10.80
12.48～14.25165
19035
5014
14
楔型耐张线夹材料、工艺要求：
(1)线夹本体按GB/T9440—1988《可锻铸铁件》采用牌号KTH330—08黑心可锻铸铁制造。
(2)楔子按GB/T 1173—1986《铸造铝合金技术条件》采用ZL102硅铝合金制造。
(3)线夹本体、紧固件应热镀锌 ...... （共399字） [阅读本文]>>
