(一) 空气除湿机结构
图2-31为空气除湿机的外形图，图2-32为空气除湿机结构示意图，图2-33为该机的整机分解图。除湿机主要由三大部分构成：
1.制冷循环部分
由全封闭压缩机、冷凝器、蒸发器、毛细管等构成，这与空调器制冷系统相同。
2.空气除湿部分
由离心风机、空气过滤器、凝结水盘构成。与空调器风路系统不同之处，在于蒸发器的出风需经过冷凝器加热，降低出风的相对湿度。
3. 电气控制部分
主要由起动继电器、开关等部件组成。

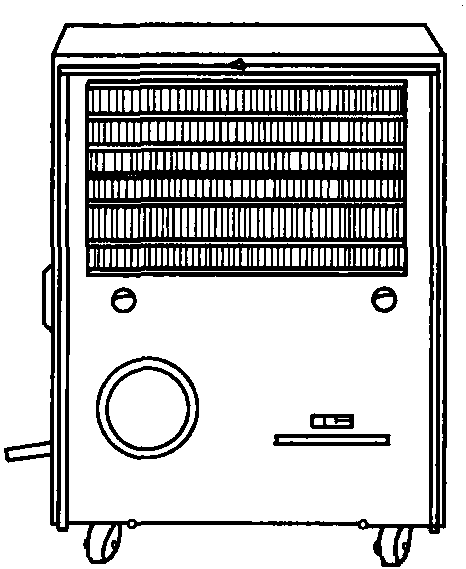

图2-31 空气除湿机的外形图
图2-32 空气除湿机结构示意图
图2-33 空气除湿机整机分解图
1—外壳; 2—底盘; 3—换热器 (冷凝器、蒸发器); 4—后盖板; 5—离心风机; 6—离心 ...... （共4840字） [阅读本文]>>
