由于压缩机和独立式副发动机以及整体式空调多置于车厢地板以下，因而布置形式变化较少。而变化形式较多的是冷凝器和蒸发器布置，无论整体式空调还是分体式空调，都有裙置、后置、内置和顶置的不同布置形式，如下所示。

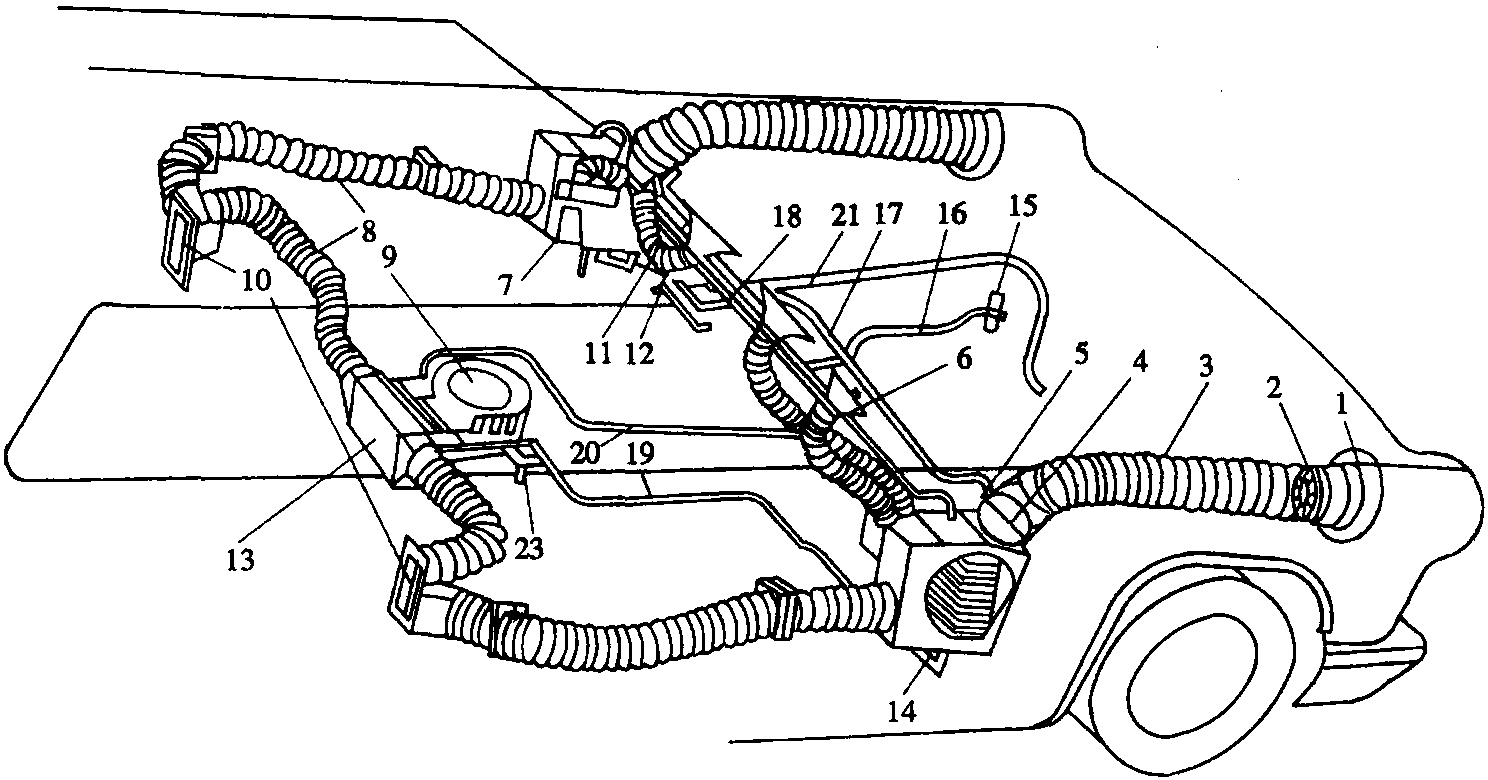

图2-53 红旗牌轿车通风、暖风和除霜装置
1—兜风管; 2—通风电机与叶轮; 3—通风管;4—通风阀门; 5—暖气散热器壳体; 6—除霜喷嘴;7—前围出风口; 8—通风软管; 9—室内通风电机与叶轮; 10—中隔墙出风口; 11—通风电机开关;12—新鲜空气操纵手柄; 13—前座暖气散热器; 14—前围暖气散热器; 15—水阀; 16—出水软管;17—暖气总进水管; 18—暖气回水管; 19—室内暖气进水管; 20—室内 ...... （共3408字） [阅读本文]>>
制冷空调设备维修(一)往复活塞式压缩机的工作原理如图1-1所示，当压缩机由电机驱动工作时，曲轴带动活塞下降，由图1-1(a)可知：吸气阀片4被打开，制冷剂蒸气沿进气通道7进入汽缸6和活塞5顶部组成的气腔容积内，这时排气
制冷空调设备维修螺杆式压缩机属于容积式回转压缩机。它用一对螺杆(即阴、阳转子)的回转运动来造成螺旋状齿型空间的容积变化，以进行气体的压缩。阴转子的齿沟相当于汽缸，阳转子的齿相当于活塞，由阳转子带动阴转子做回转运动，使两
制冷空调设备维修滚动活塞式压缩机又称转子压缩机，有单缸、双缸和变容量三种。这种压缩机具有体积小、结构简单、运转平稳、噪声低等特点，尤其能适应变工况运行，因此，它被广泛用在空调器上。图1-39滚动活塞式压缩机工作原理图1
制冷空调设备维修旋转滑片式压缩机又称刮片式压缩机，其特点是结构紧凑、外形尺寸小、质量轻、容积效率高、平衡性好、易损件少，在空调器中也得到应用。旋转滑片式压缩机是由汽缸体、转子、叶片和阀片等零件组成，其汽缸有圆形和椭圆形
制冷空调设备维修涡旋式压缩机是一种容积式压缩机，它是利用涡旋转子与涡旋定子的啮合，形成多个压缩室，随着涡旋转子的平动回转，使压缩机的容积不断变化来压缩气体的。它与往复活塞式压缩机相比，在同等制冷量条件下，体积减少约40
