一、概述
转换选择器又称换向开关、极性开关、倒换开关、预选开关和换接器、换向器;在多范围调压方式中，又称粗级开关或粗调开关、粗选开关。
转换选择器是在不增加变压器绕组抽头的情况下，用于扩大分接范围，这对变压器的制造是很有利的，它有两种形式即极性变换器和粗选择器。

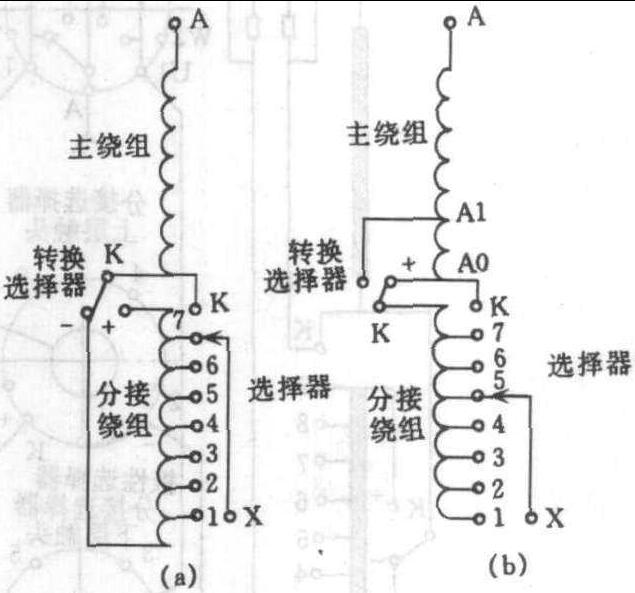

将变压器的分接绕组与主绕组分开，单独绕制，连接时在分接绕组与主绕组之间通过一种换接装置使能有正向和反向两种接法，则可以在不增加绕组出头的情况下扩大分接范围 (图5-26)。也可以在主绕组上出一个粗调分接(图中的A0)，然后通过换接装置将分接绕组正向连在A1或A0上，也能达到同样的目的，上述情况分 ...... （共2792字） [阅读本文]>>
有载分接开关一、有载调压的作用和调压手段比较(一)有载调压的作用电能质量的主要指标有频率、电压和谐波。由于电力系统中运行方式千变万化，每个结点电压都不相同，用户对电压的要求也不一样。变电所加装电压无功综合自动化控制
有载分接开关在变配电设备中，都存有阻抗，电流流过后便产生电压降。如果是感性负载，流过的电流愈大电压降愈大;反之是容性负载，流过的电流愈大升压也愈大，由于它们的电流经常变化，就形成电网电压随之波动。处于线路末端的电压
有载分接开关一、国内通用的复合式开关型号(一)第一种说明：型号中字母和数字是举例。此类开关属夹片式触头，是仿苏或自行研制的。生产的主要厂家有吴江开关厂、上海电力修造厂、华明开关厂、上海电力专科学校、江苏昆山变压器配
有载分接开关一、工作原理有载分接开关的原理，用一句话概括起来，就是采用过渡电路。现假设变压器每相绕组上有三个分接头1、2、3，负载电流由分接1输出，如图2-1(a)所示。如果是无励磁调压，则可在停电后，由1改接至2
有载分接开关一、复合式开关选择电路在电流不大、级电压不高时，可以如图2-2(b)、(c)那样，让切换触头直接在各个分接触头上依次切换，这就是“直接切换式”有载分接开关。与有单独切换开关比较，则称为“复合式”或“单体
