1.瓷夹板型号

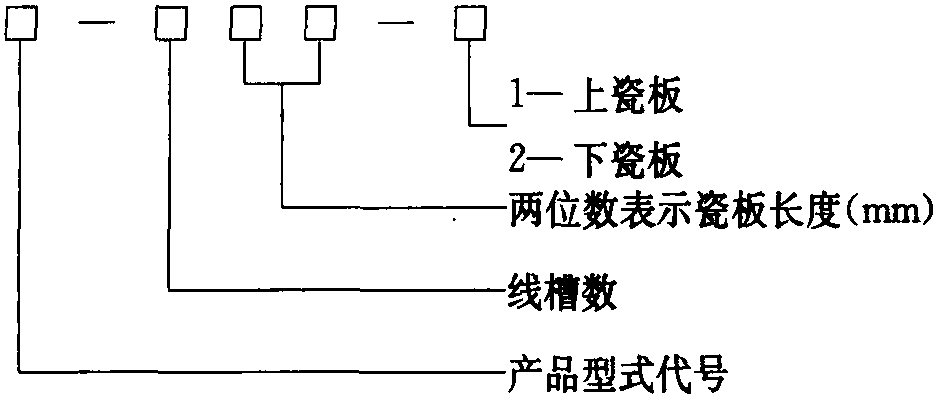

瓷夹布线常用于导线截面不大于10mm2的明配线工程。瓷夹型号含义如下：
瓷夹的外形及主要技术数据如图2-1及表2-29所示：
表2-29 瓷夹板外形尺寸
型 号外 形 尺 寸(mm)质量
(kg)HLBdaa1RN—240—11040206———0.022N—240—2104020625—3—N—250—11250227———0.052N—250—2125022728—3—N—376—11576307—24——N—376—2157630746244—
(a)
(b)
图2-1 瓷夹板的外形
(a)N—240—1、2型，N—250—1、2型;(b)N—376—1、2型
图2-2 夹板布线线路与管道交叉做法
1—管道;2—夹板;3—硬质塑料管
2.瓷夹布线的一般技术要求
(1)敷设的导线应平直、美观、牢固、无松弛现象，瓷夹底板和盖板必须整齐，不得有歪斜现象，不得破裂，安装要牢固， ...... （共1959字） [阅读本文]>>
