第5节 常见调节阀的结构

1 直通单座阀

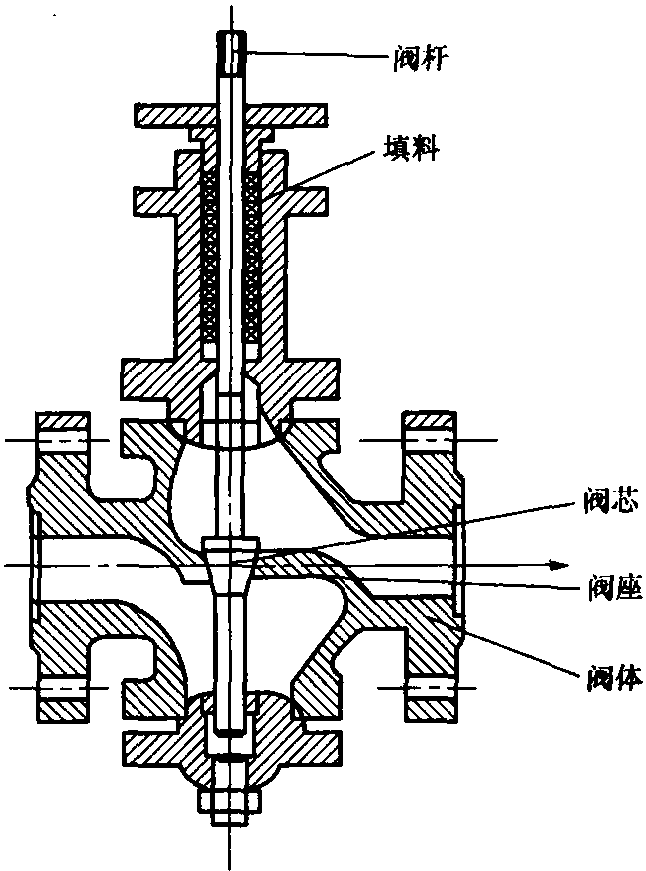

直通单座阀的结构见图4.15。这种阀门的阀体内只有一个阀芯和阀座,特点是泄漏量小、易于保证关闭,因此,在结构上有调节型和截止型两种。它们的区别在于阀芯的形状不同。直通单座阀的另一个特点是不平衡力大,特别在高压差、大流量的情况下更为严重。所以直通单座阀仅适用于低压差的场合。

2 直通双座阀

直通双座阀的结构见图4.16。阀体内有两个阀芯,流体从左侧进入,通过阀座和阀芯后,由右侧流出。在口径相同时,它比单座阀能流过更多的介质,流通能力大约可提高20%~25%。流体作用在上、下阀芯上的力可以相互抵消,因此不平衡力小,允许压差大。但是,由于结构上不 ......     (共1619字)    [阅读本文]>>
