第2节 高压侧一次接线
1 一次接线的设计原则
接线力求简单灵活,便于操作维护,并能适应负荷变化和发展的需要。系统设计中应考虑节约投资,降低运行费用,减少有色金属消耗量。

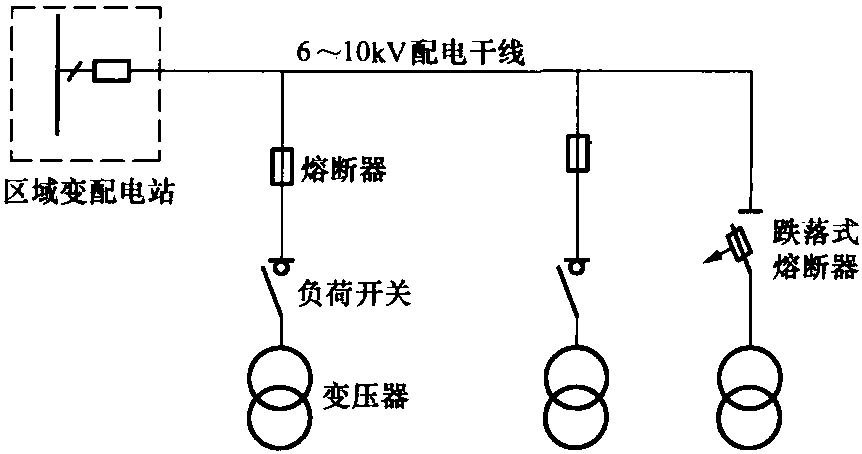

(1)生活小区变压器容量小、台数多、较分散,取得供电局同意后,高压侧可选用六氟化硫开关拒,采用环网接线,开网运行。
(2)仅一台变压器时,其容量在500kVA及以下,高压侧可选用带灭弧装置的跌落式熔断器; 容量在500kVA以上可只装设进线柜及计量柜。
(3)带有一级、二级负荷的高压配电室,具有两路电缆进线的,宜采用单母线或单母线分段接线方式。①当装机容量小于5000kVA,出线回路不超过5回时,可采用明备用,单母线不分段接线。有些 ...... (共5426字) [阅读本文]>>
