4.5.1 概述
1. 土钉的概念
在基坑开挖坡面，用机械钻孔或洛阳铲成孔，孔内放钢筋，并注浆，在坡面安装钢筋网，喷射C20厚80～200mm的混凝土，使土体、钢筋与喷射混凝土面板结合，成为深基坑土钉支护。如图4-5-1所示，基坑坡面可以竖直90°，也可是80°左右，土钉长度按计算确定。
2. 土钉支护的特点及应用范围
土钉支护的特点及应用范围见表4-5-1。

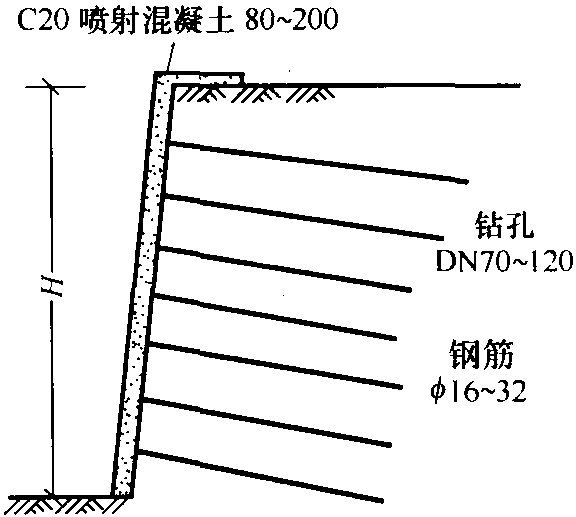

图4-5-1 土钉喷射混凝土示意图
表4-5-1 土钉支护的特点及应用范围
序 号特点及应用范围1土钉与土体形成复合体，提高了边坡整体稳定和承受坡顶超载能力，增强土体破坏延性，改变边坡突然坍方性质，有利
于安全施工2土钉墙体位移小，一般测试约20mm，对相邻 ...... （共7273字） [阅读本文]>>
