塔身的相关资料见表6-3-1。
表6-3-1 塔身的相关资料
序号分 类说 明1支架式塔身

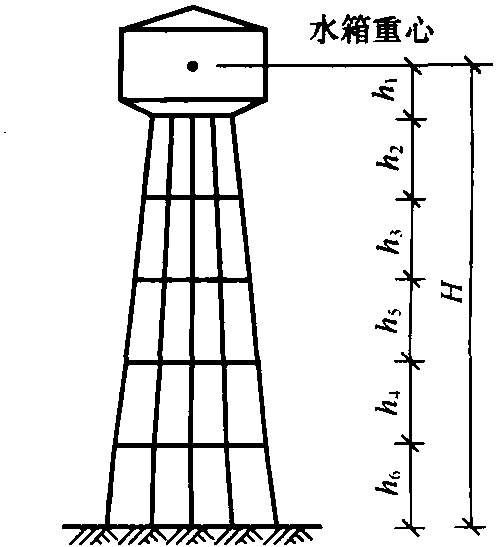

(见图6-3-1)支架式塔身支柱的根数由水箱贮水量、水塔的高度、水平荷载的大小而定，常见的塔身可由4根柱、6根柱或
8根柱组成。柱多采用倾斜式以增加水塔的稳定性，倾斜率常为1/30～1/20支架与横梁用刚性联结组成空间刚架。接点处常加腋，腋角水平宽度一般取500mm，高度一般取200～300mm。
水平横梁的间距常为3～5m支架柱一般采用对称配筋，纵向钢筋的搭接位置应在弯矩较小的部位。在纵向钢筋搭接长度范围以内及节点腋
角范围以内，箍筋间距应加密至100mm。支柱的纵向钢筋应在下环梁和基础内可靠锚固2筒壁式塔身钢筋混凝 ...... （共932字） [阅读本文]>>
