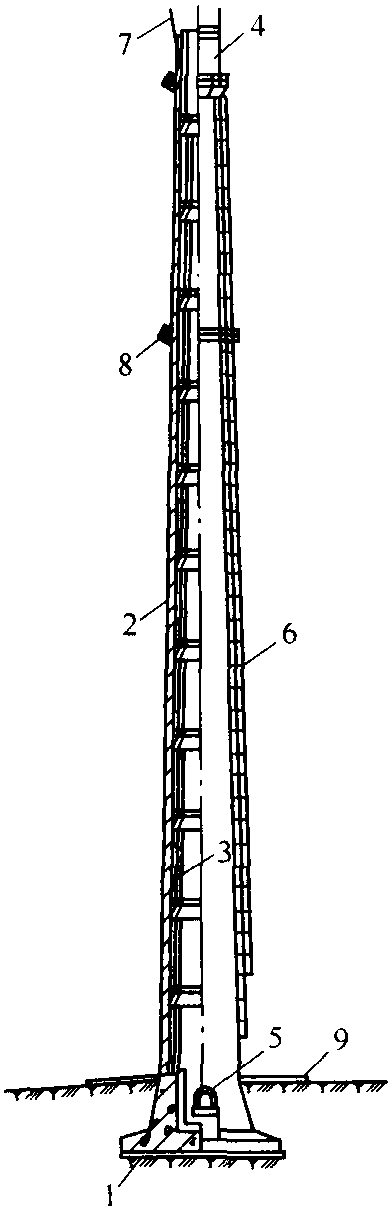

烟囱的构造见表8-2-1和图8-2-1。
表8-2-1 烟囱的构造说明
序 号项 目说 明1基础基础形式有环形板式、圆形板式、壳体等几种。通常大多采用环形和圆形板式基础，由底板和环
壁组成(图8-2-2、图8-2-3)，在基础底板与通入烟道的连接处设沉降缝。在地基条件较好，且烟
道不通过基础时，多采用环形板式基础，基础直径为8～32m;深度根据土质情况、地下水位及烟
道入口位置等而定。基础底板下设100mm厚C10混凝土垫层。基础底板内配直径不小于10mm，间
距250～300mm的辐射形钢筋和环形钢筋，或直径不小于9mm，间距为250mm的焊接钢筋网。环壁
部分配直径不小于12mm，间距300mm垂直钢筋和直径不小于10mm、间距200mm的水平 ...... （共3654字） [阅读本文]>>
