塑料注射模模架国家标准有两个，即 《塑料注射模中小型模架及技术条件》 (GB/T12556—90)和《塑料注射模大型模架》 (GB /T12555—90)。前者适用于模板尺寸为B×L≤560×900; 后者的模板尺寸B×L为 (630×630)～ (1250×2000)。
3.2.1 中小型模架
3.2.1.1 中小型模架的结构形式(品种)
1. 中小型模架可按以下特征划分品种
①按结构特征可分为基本型和派生型： 基本型有四种，即A1、A2、A3和A4，如图3-24所示; 派生型有九种，即P1、P2、P3、P4、P5、P6、P7、P8和P9，如图3-25所示。
A1型
A2型

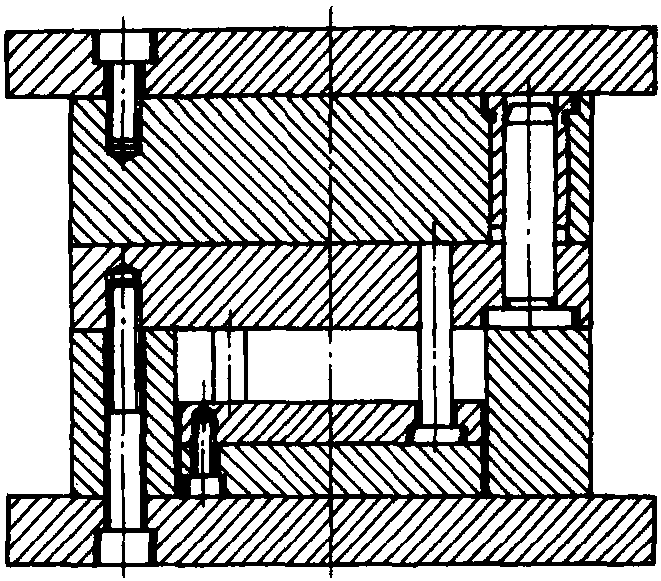

图3-24 基本型模架结构A1～A4型
P1型
P2型
P3型
P4型
P5型
P6型
图3-25 派生型模架结构P1～P9型
②按导柱和导套的安装形式可分为正装(代号Z)和反装(代号F)两 ...... （共6776字） [阅读本文]>>
