制品两侧有外侧凹，内孔为一长方形斜孔，外侧凹由滑块3、5成型，斜孔由型芯4成型。为缩短塑料流程及减少注射成型后的修饰工作，因此采用直流道点浇口直接进料方式。该模具采用了斜销及齿轮齿条抽芯机构，可同时完成两侧抽芯及斜孔抽芯。此模具为齿轮齿条机构成型斜孔的注塑模具。
开模时，斜导柱6和另一斜导柱带动滑块5、3向两侧移动脱开制品，同时齿条9带动齿轮16逆时针旋转，并通过轴15及平键14带动齿轮13，齿轮13同与型芯4相连接的齿条10相啮合，因此使齿条10及型芯4沿抽出方向移动，完成斜孔抽芯，见图5-17。

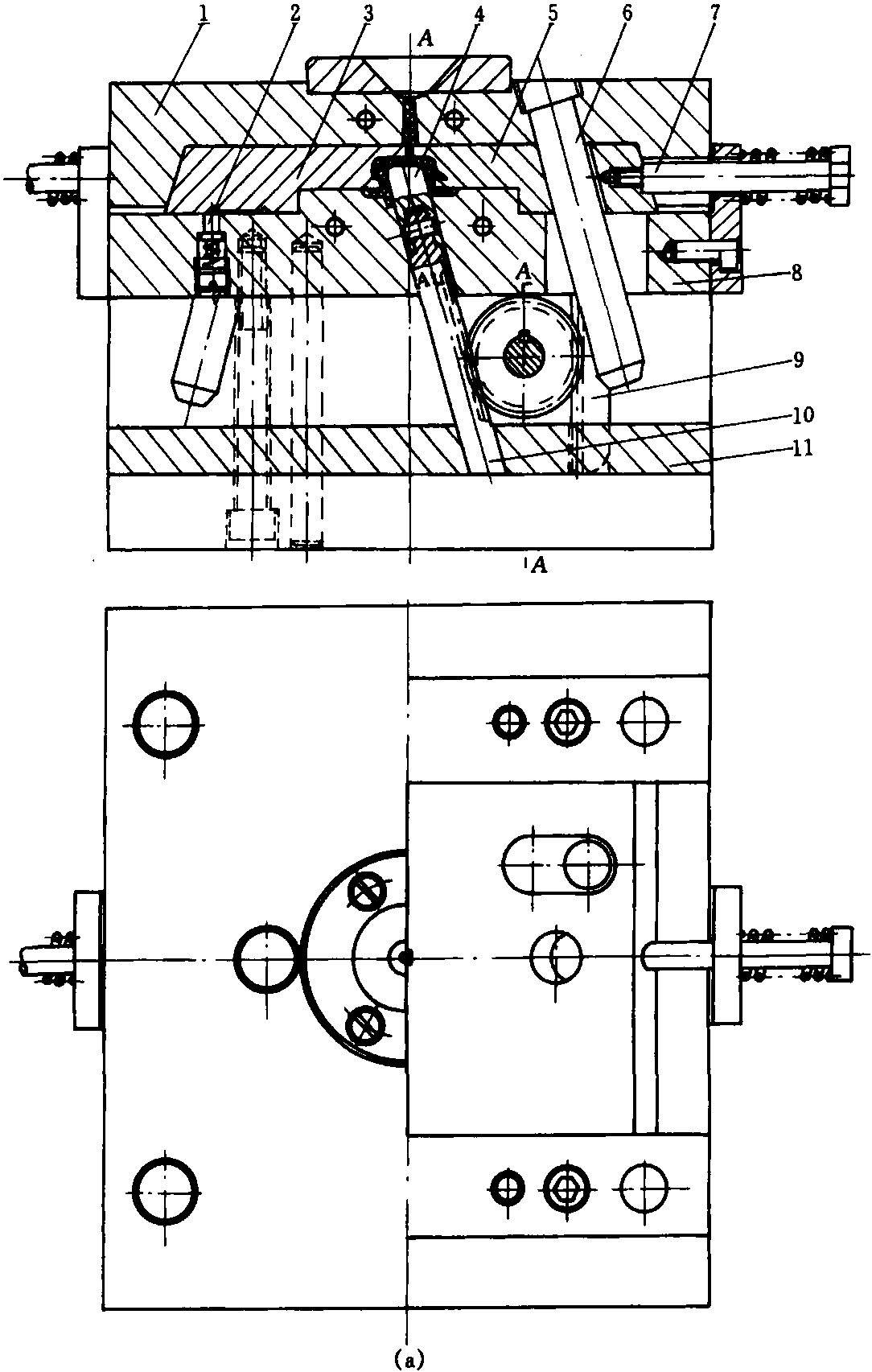

图5-17 (a) 塑料洗衣机把手注塑模具主视图及俯视图
图5-17 (b) 塑料洗衣机把手 ...... （共437字） [阅读本文]>>
