此模具采用一模两腔，潜伏式浇口进料。
开模时，在弹簧5作用下，使型芯9浮动将浇口切断，并使制品的一部分脱离型腔，消除制品对型腔的附着力。顶出时，推杆3首先将浇口顶出，随后推杆4推动制品脱离型腔及型芯9，见图5-19。

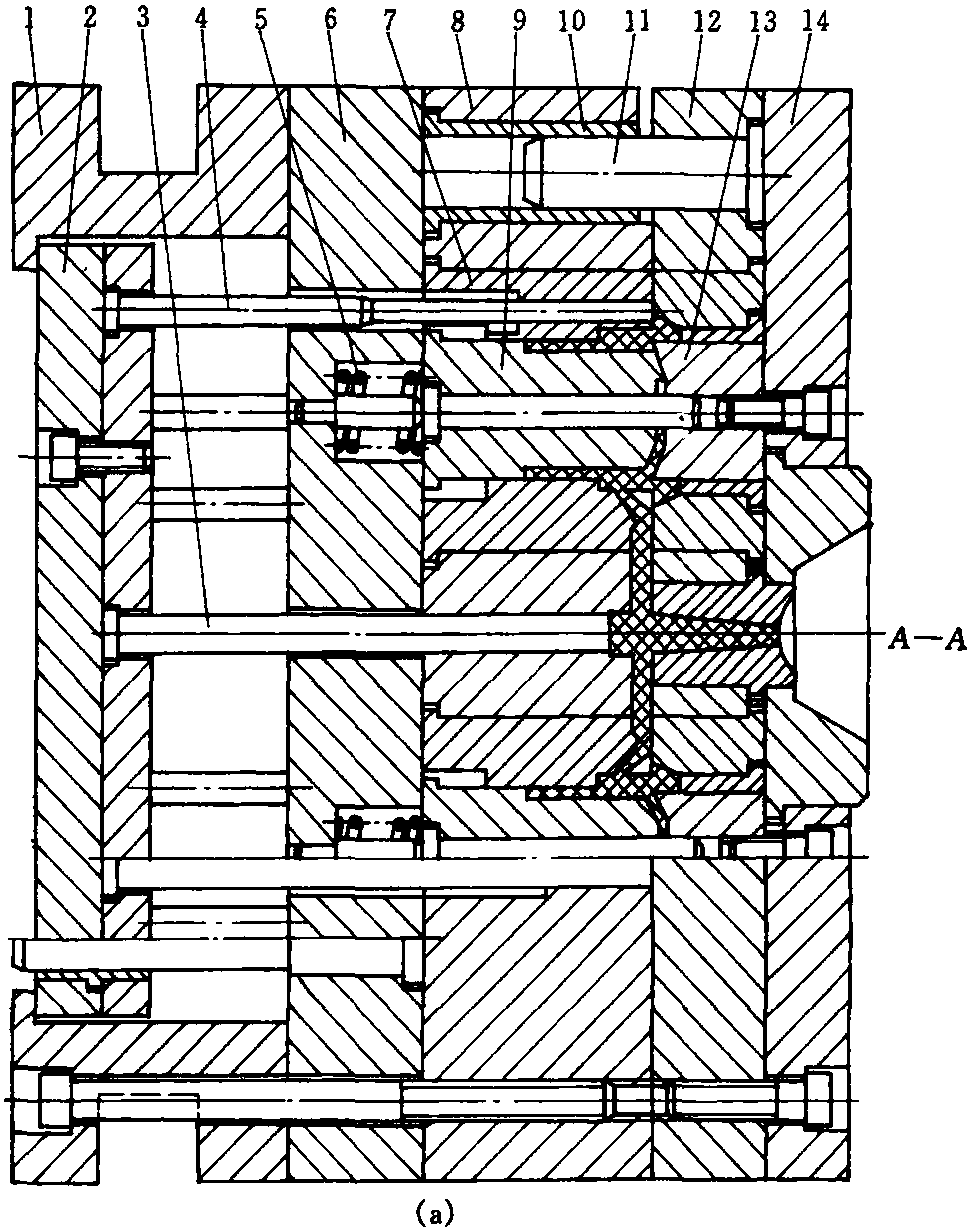

图5-19 (a) 塑料衬筒注塑模具主视图
图5-19 (b) 塑料衬筒注塑模具俯视图及塑件图
1—支座 2—推板 3—推杆 4—推杆 5—弹簧 6—支承板 7—动模镶件
8—动模板 9—型芯 10—导套 11—导柱 12—动模板 13—型芯 14—动模定 ...... （共266字） [阅读本文]>>
