小桥涵的立面布置，要根据实际地形、地质和水文等条件而定。应该使小桥涵基础稳定，水流通过桥涵不冲不淤，既符合路线的要求，又达到经济合理。
一、平原微丘地区的小桥涵立面布置
平原微丘地区河沟纵坡较平缓，水流流速较小，根据此特点，设在天然沟床上的小桥涵的立面布置，其原则是铺砌顶面标高及坡度应与天然沟底标高及沟底纵坡基本一致。农用灌溉涵的立面布置也应如此。

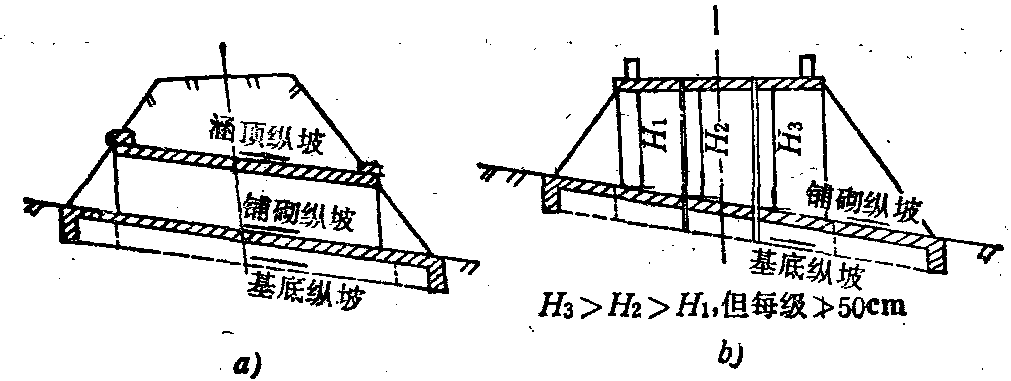

1.当河沟纵坡≤3%，且桥宽涵长≤15m时，桥涵基底可水平设置，一般桥涵底铺砌纵坡采用1～3%。
2.当天然河沟纵坡>3%，但≤6%时，桥涵底铺砌纵坡可采用与天然河沟相同的纵坡。小桥涵基础底面当河沟纵坡较小时 ...... （共2079字） [阅读本文]>>
