一、涵洞长度计算公式说明

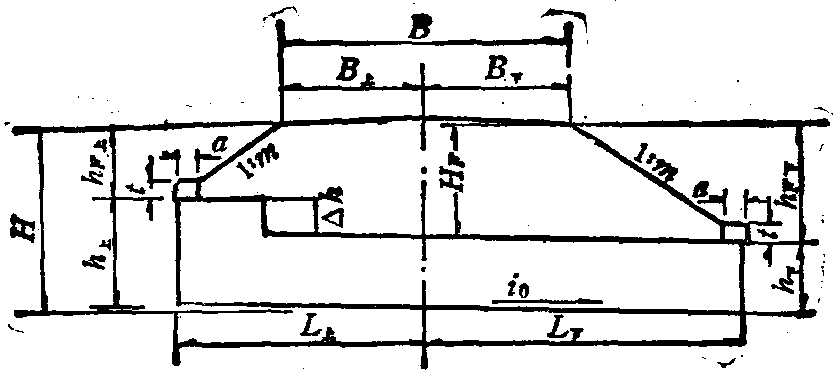

(一)涵洞与路线正交(图7-1)
图7-1 单一边坡涵长计算
图中：B——路基宽度(m);
B上、B下——由路中心至上、下游路基边缘的宽度，当路基无加宽时均为0.5B (m) ;
H——路基填土总高度，即由涵底中心至路基边缘高度(m);
h上、h下——涵洞上下游洞口建筑高度(m);
m——路基边坡坡度 (按1 ：m) ;
i0——涵底坡度(以小数表示) ;
L上、L下——涵洞上、下游长度。
由图7-1并假定帽石底与端墙外缘交点位于路基边坡延线上(本节以下各公式推导均同)，可得：
涵洞长度： L=L上+L下
由 L上＝B上+m(H-h上-L上i0)
得
(7-1)
由
L下＝B下+m(H-h下+L下i0)
得
(7-2)
当帽石底端墙外缘不位于路基边坡延线上时，则在式(7-1)、(7-2) ...... （共3588字） [阅读本文]>>
