载流导线要产生磁场，首先研究单根导线磁场。载流导线总是两条线，假设电流的回流线相距非常远，回流线磁场不会对单根载流导线的磁场产生影响。这样单根导线电流产生的磁场如图6-1(a)所示。如果流过导线的电流是直流或低频电流I，在导线内和导线的周围将产生磁场B，磁场从导体中心向径向方向扩展开来。在导体中心点，磁场包围的电流为零，磁场也为零; 由中心点向径向外延伸时，包围的电流逐渐加大，磁场也加强，当达到导体表面时，包围了全部电流，磁场也最强(H=I/πd，d——为导线直径)。在导体外面，包围的电流不变，离开导线中心越远，磁场也越弱。

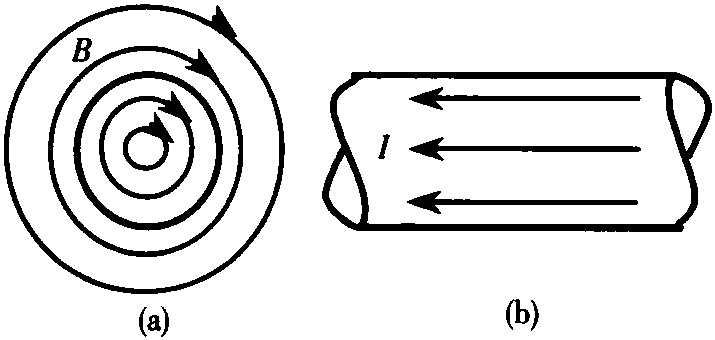

图6-1 低频时单根导体
图6-2 高频 ...... （共2853字） [阅读本文]>>
