1.音频、超音频、通讯等高频用小型铁心片迭厚系列
①用于音频、超音频、通讯等高频领域的小型铁心片迭厚系列见表2-43至表2-53。对应的变压器外形图见图2-21至图2-23。

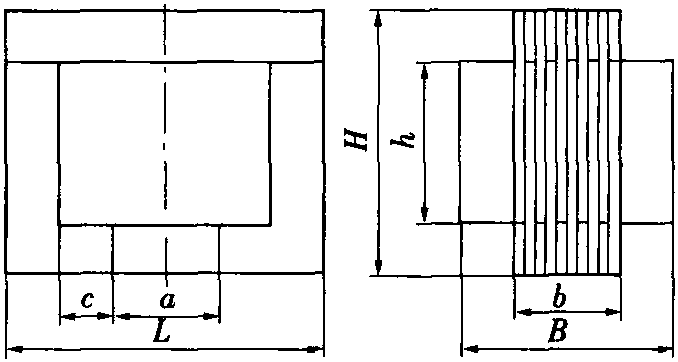

图2-21 YEX2、YEE4、YEF4、XEI、EE型铁心变压器外形图
图2-22 YED2、E型铁心变压器外形图
图2-23 YUI、UU型铁心变压器外形图
表2-43 YEX2型铁心片迭厚系列(外形图见图2-21)
铁心系列铁心主要尺寸/mm变压器外形尺寸/mm参 考 数 据备 注abchLBHlc//cmlm/cmSc/cm2|SM/cm2SM/cm2|GC/cm2GC/gYEX2-2×1.22.401.201.605.6084.481.921.420.02590.08960.4281.本表按铁
心材料为铁镍软
磁合金1J79，厚
0.2mm进行计算;
2.SM表示铁
心窗 口面积 ，
SM＝ch;
3. lm表示线
圈的平均匝长;
4.SC表示铁
心净截面积;
5.lc表示 ...... （共59572字） [阅读本文]>>
