铁心的尺寸比决定铁心变压器的体积、重量和成本。对某一特定的变压器来说，它有一个最佳的尺寸比。从系列化、通用化考虑，每种类型的铁心都有其一定的尺寸比。
如图2-68所示环形卷绕铁心尺寸，其尺寸比的定义为
x=D/d
y=h/d
式中： x、y——尺寸比系数;
D——环形卷绕铁心的外径;
d——环形卷绕铁心的内径;
h——环形卷绕铁心的高度。

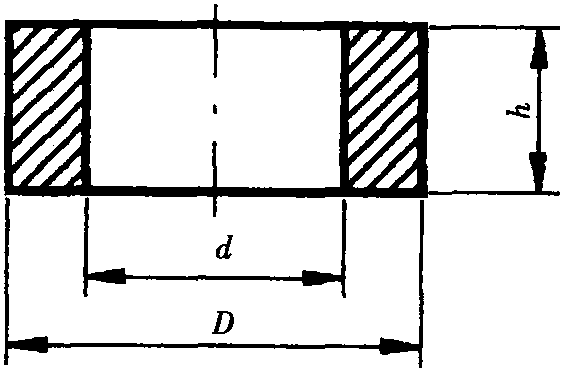

图2-68 环形卷绕铁心外形图
表2-63为国际电工委员会(IEC-635)推荐的环形卷绕铁心(无保护)尺寸比。
表2-63 无保护环形卷绕铁心尺寸比
x=D/dy=h/d1.250.25或0.51.60.3或0.62.00.5或1.0
表2-64为日本采用的环形卷绕铁心尺寸比。
表2-64 环形卷绕铁心尺寸比
x=D/dh/b1.25～1.41.0～2.51.5～1.81.0～2.5
注 ...... （共441字） [阅读本文]>>
