四、功率的测量
分类：电气设备安装工实际操作1781字
1. 功率表
(1) 功率表的接线图。
功率表通常是采用电动式仪表的测量机构，由电压线圈和电流线圈组成，如图1-11所示。图中粗线表示电流线圈，垂直细线表示电压线圈。接线时要注意表的极性。功率表的电压线圈和电流线圈各有一端的接线柱上标有“±”或“*”的符号。电流线圈标有上述符号的端钮应接于电源端，而电压线圈标有上述符号的端钮可接到电流线圈的某一端上。注意极性不能接错，因为附加电阻是接在电压线圈的无标记端的，若不按上述要求接线，测量过程中两线圈之间有可能出现很高的电压，引起附加误差。

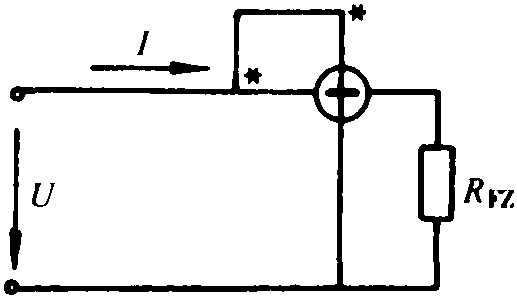

图1-11 功率表的接线图
(2) 功率表的作用。
功率表可以测量直流电的功率，也 ...... （共1781字） [阅读本文]>>
