六、绝缘电阻的测量
分类：电气设备安装工实际操作3189字
1. 绝缘电阻的兆欧表测量
(1) 绝缘电阻的一般要求。
按电气安全操作规程，低压线路中每伏工作电压的绝缘电阻应不低于1kΩ。例如380V的供电线路，其绝缘电阻不低于380kΩ。对于电动机的绝缘电阻要求是按每千伏工作电压核定的，定子绕组每千伏工作电压的绝缘电阻不低于1MΩ，转子绕组每千伏工作电压的绝缘电阻不低于0.5MΩ。
(2) 兆欧表的结构。

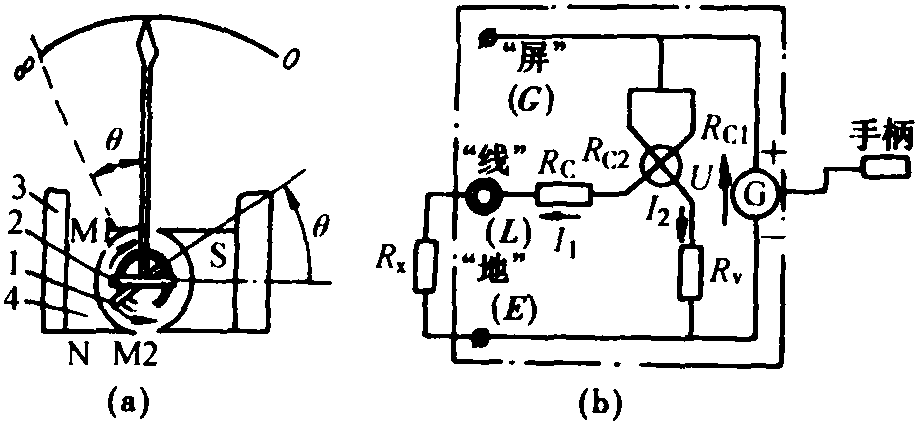

兆欧表俗称摇表，是一种高电阻表(几兆欧到几百兆欧)，专门用来检测和测量电气设备和供电线路的绝缘电阻，兆欧表的结构与原理见图1-27。这是因为绝缘材料常因发热、受潮、老化、污染等原因而使其绝缘电阻值降低，以至损坏，造成漏电或发生事故，因此 ...... （共3189字） [阅读本文]>>
