一、板式刀开关的安装

1. 板式刀开关的结构和用途

板式刀开关由手柄、动触头、静触头和绝缘板等组成，常用的有HD系列刀开关，见图3-4 (a); HS系列刀形转换开关，见图3-4 (b)。

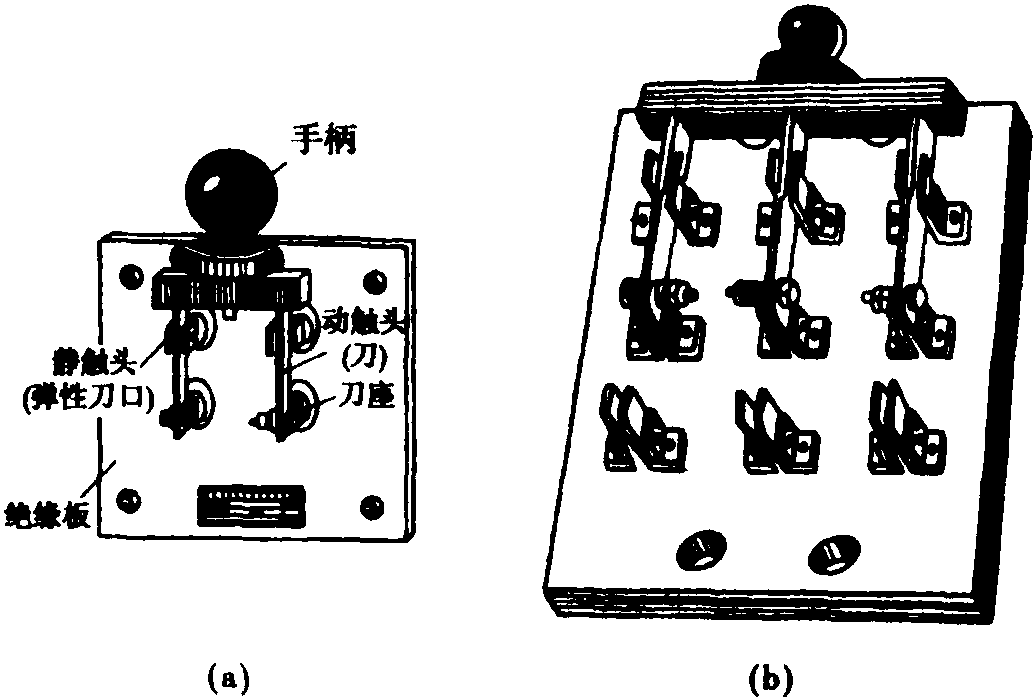

图3-4 刀开关和刀转换开关

(a) HD系列刀开关 (b) HS系列刀形转换开关

常用的HD系列板式三极刀开关，在低压配电装置中作为不频繁手动接通和分断交直流电路的开关或作隔离开关用。

2.板式刀开关的技术数据

HD系列和HS系列板式刀开关的电流等级、转换方式、结构形式及主要技术数据见表3-7和表3-8。

表3-7 HD系列刀开关技术数据

型号额定电压

(V)额定电流

(A)极数操作方式接线方式HD11-200/18交流3802001中央手柄板前接线HD11-200/282HD11-200/383HD11-200/191板后接线HD11-200/292H ......     （共2763字）    [阅读本文]>>
