五、低压断路器的安装方法
分类：电气设备安装工实际操作647字
1. 低压断路器的调整
DW15型低压断路器在投入使用前需要进行调整或整定。DW15系列200～600A低压断路器调整的主要内容是操作机构或电路的调整及对脱扣电路的整定。
2. DW15断路器的安装
(1)首先根据DW15断路器的安装尺寸及进出线要求，在底板上钻好固定孔和进出线孔(包括主接线孔和控制线孔)。
(2)拆下灭弧罩，将断路器在底板上就位安装，固定牢固，然后再装好灭弧罩，如图3-11所示。安装时，断路器要垂直安装，不能倾斜，不允许横装或水平安装，否则，动作电流将有10%的误差; 固定要牢固、可靠，不松动;进出线孔边缘与进出线距离要均匀，要留足安全距离。

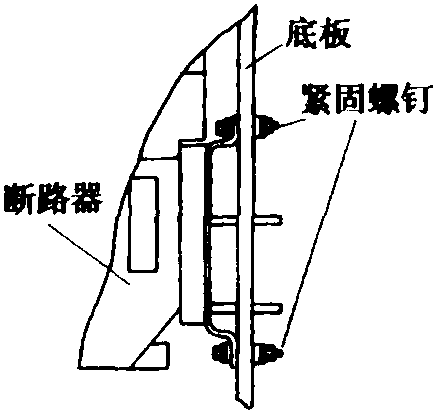

图3-11 断路器的安装
3. 控制线路的安装
DW15 ...... （共647字） [阅读本文]>>
