四、电流继电器的安装

1. 电流继电器的结构和用途

在继电保护装置中，电流继电器用于电流测量，即当电流达到整定值时动作，从而发出信号或给出跳闸指令。在使用时，电流继电器的线圈和负载串联，其线圈的匝数少而线径粗，因此，线圈上的压降很小，不会影响负载回路的电流。

常用的过电流继电器有TL12、JT4、JL12和JL14系列产品，其中JT4、JL14系列为交直流两用电流继电器。电流继电器的结构见图3-20。

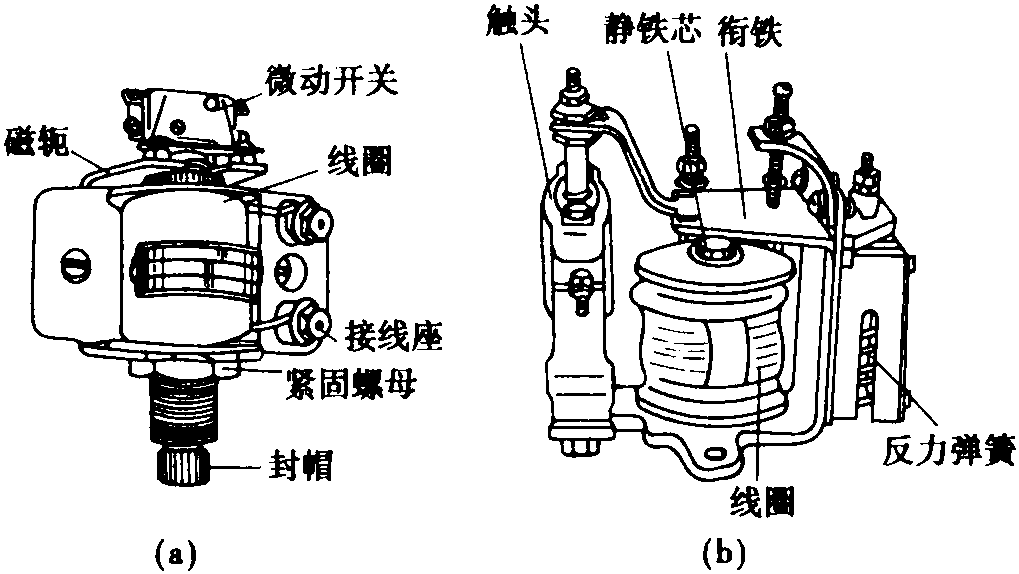

图3-20 过电流继电器结构

(a) TL12系列过电流继电器 (b) JT4系列交直流两用电流继电器

2. 电流继电器的技术数据

JL14系列交直流电流继电器技术数据见表3-23。

表3-23 JL14系列交直流电流继电器技术数据

电流

种类型号线圈额定

电流 ......     （共1819字）    [阅读本文]>>
