二、划线定位

分类：电气设备安装工实际操作397字

1. 导线定位

根据设计图纸要求，按线路的走向，找好水平和垂直线。护套线水平敷设时，距地面最小距离不应小于2.5m，垂直敷设时不应小于1.8m，用粉线沿建筑物表面由始端至终端划出线路的中心线，同时标明照明器具及穿墙套管和导线分支点的位置，以及接近电气器具旁的支持点和线路转弯处导线支持点的位置。

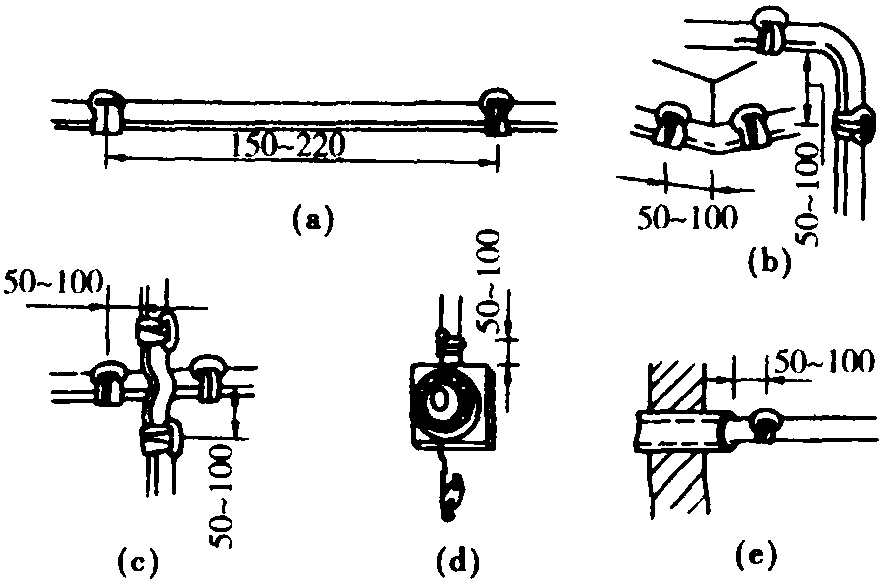

2. 支持点定位

塑料护套线的支持点位置，应根据电气器具的位置及导线截面大小来确定。塑料护套线配线在终端、转弯中点、电气器具或接线盒边缘的距离为50～100mm处; 直线部位导线平均分布距离为150～200mm处; 两根护套线敷设遇有十字交叉时，交叉口处的四方50～100mm处，都应有固定点，护 ......     （共397字）    [阅读本文]>>
