一、施工准备

1. 瓷瓶的选用

(1)瓷瓶种类的选择。

瓷瓶的种类很多，常用的有鼓形瓷瓶、蝶形瓷瓶和针形瓷瓶，见图4-20。

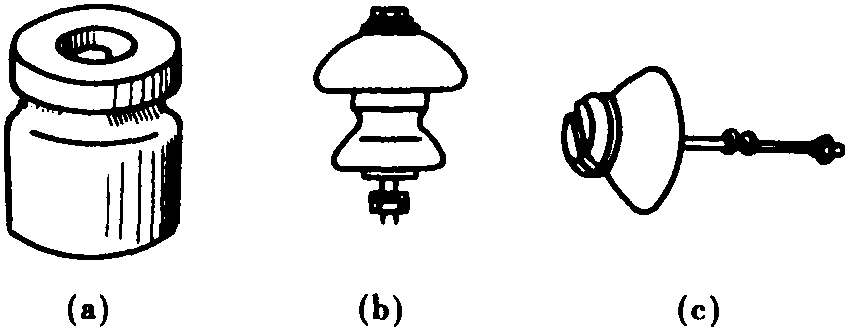

图4-20 瓷瓶的外形

(a)鼓形 (b)蝶形 (c)针形

(2) 瓷瓶规格的选择。

室内瓷瓶配线应根据室内用电量的大小，首先合理选择导线的截面积，再根据导线截面积的大小来选择瓷瓶的规格，见表4-5。

表4-5 瓷瓶规格的选择

导线截面积(mm2)鼓形瓷瓶针形瓷瓶蝶形瓷瓶<10导线半径与瓷瓶颈部半径相当时PD-3ED-3 ED-416～50G-20 G-35PD-2ED-2>70G-38 G-50PD-1ED-1

2. 绑线的选用

根据绑扎导线的截面积选择绑线的种类和直径，见表4-6。

表4-6 绑扎线的直径选择(mm)

导线截面积(mm2)线包铁芯线线包铜芯线线包铝芯线1.5～100.801.02.010～350.891 ......     （共612字）    [阅读本文]>>
