数控车床坐标系是为了确定工件在机床中的位置、机床运动部件的特殊位置(如换刀点、参考点等) 以及运动范围(如行程范围)等而建立的几何坐标系。目前，我国执行的行业数控标准JB/T3051—1999《数控车床—坐标和运动方向的命名》，与国际标准ISO841等效。

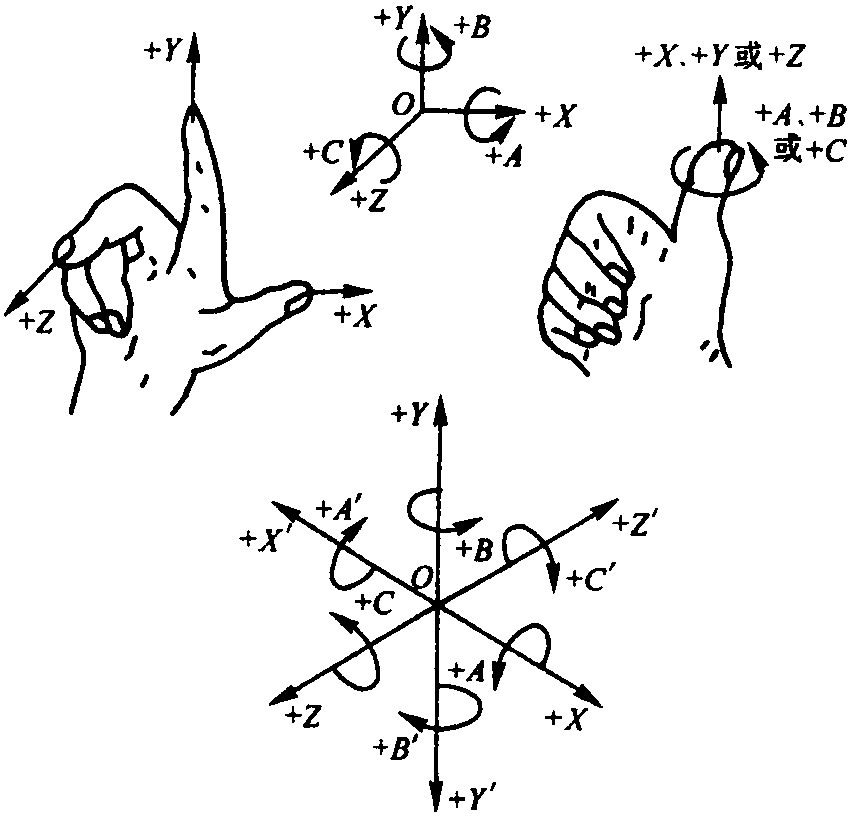

标准的坐标系采用右手笛卡儿坐标系，如图1-11所示。图中大拇指的指向为X轴的正方向，食指指向为Y轴的正方向，中指指向为Z轴的正方向。围绕X、Y、Z轴旋转的圆周进给坐标轴分别用A、B、C表示，根据右手螺旋定则，如图1-11所示，以大拇指指向+X、+Y、+Z方向，则食指、中指等的指向是圆周进给运动的+A、+B、+C方向。
图1-11 数控车床坐标系
数控车床 ...... （共670字） [阅读本文]>>
