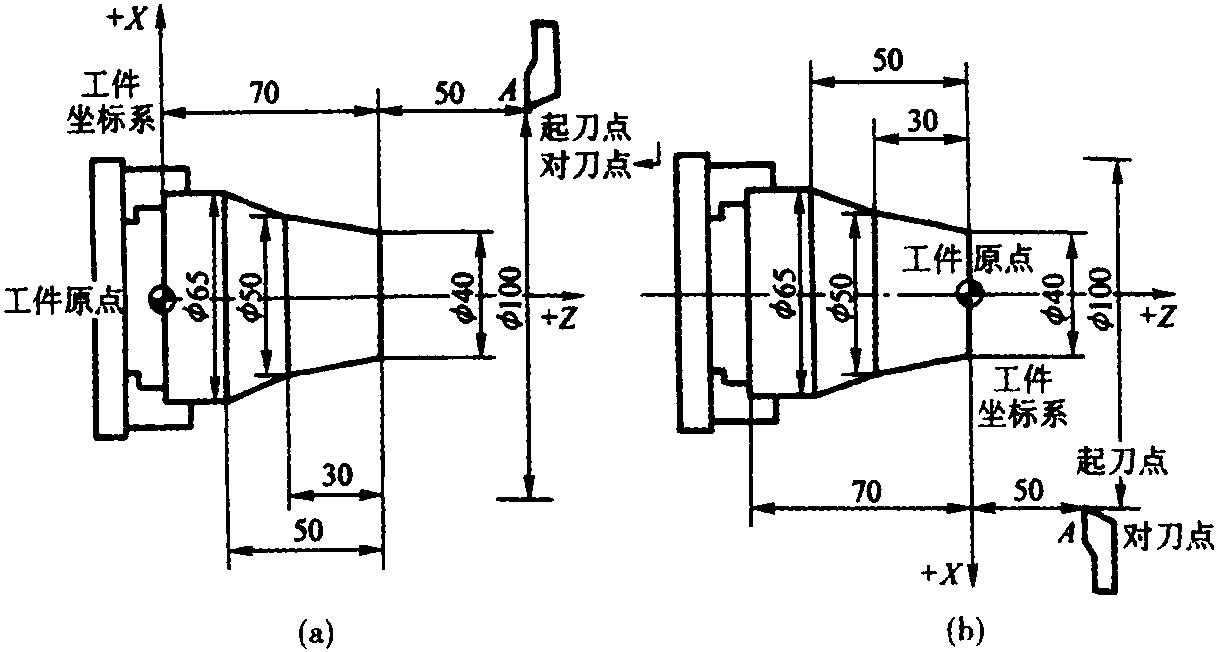

编制数控程序时，首先要建立一个工件坐标系，程序中的坐标值均以此坐标系为依据。工件坐标系是编程人员在编程时使用的，编程人员选择工件上的某一已知点为原点，建立一个新的坐标系，称为工件坐标系 (也称编程坐标系)。工件坐标系一旦建立便一直有效，直到被新的工件坐标系所取代。
工件坐标系的原点选择要尽量满足编程简单、尺寸换算少、引起的加工误差小等条件。为了编程方便，将工件坐标系设在工件上，并将坐标原点设在图样的设计基准和工艺基准处，其坐标原点称为工件原点 (或加工原点)。
工件原点是人为设定的，从理论上讲，工件原点选在任何位置都是可以的，但实际上为了 ...... （共1417字） [阅读本文]>>
数控车床实际操作数控车床一般由数控系统、包含伺服电机和检测反馈装置的伺服系统、强电控制柜、机械本体以及各类辅助装置组成，如图1-1所示。图1-1数控车床的系统组成框图1.控制介质要对数控车床进行控制，就必须在人与数控车
数控车床实际操作从数控车床总体来看，它没有脱离普通车床的结构形式，其结构仍然是由主轴箱、刀架、进给系统、床身以及液压系统、冷却系统、润滑系统等部分组成，只是数控车床的进给系统与普通车床的进给系统在结构上存在着本质的差别
数控车床实际操作数控车床的主轴、尾座等部件相对床身的布局形式与普通车床基本一致，但刀架和床身导轨的布局形式却发生了根本的变化。这是因为刀架和床身导轨的布局形式，不仅影响机床的结构和外观，还直接影响数控车床的使用性能，如
数控车床实际操作1.单刀架数控车床普通数控车床一般都配置有各种形式的单刀架，如四刀位卧式回转刀架，如图1-5(a)所示;多刀位回转刀架，如图1-5(b)所示。图1-5单刀架形式的自动回转刀架(a)四刀位卧式回转刀架(b
数控车床实际操作1.简易数控车床简易数控车床一般采用单板机或单片机进行控制，属于低档数控车床。机械部分由普通车床略作改进而成。主电动机一般不作改动，进给多采用步进电动机，开环控制，四刀位回转刀架。简易数控车床没有刀尖圆
