二、形状和位置公差
分类：机修装配钳工实际操作6043字
零件在机械加工过程中将会产生形状误差和位置误差(简称形位误差)。零件的形位误差对其使用性能的影响不容忽视，为保证机械产品的质量和零件的互换性，应规定形状公差和位置公差(简称形位公差)。
1. 形位公差的特征、符号和标注
国家标准将形位公差特征分为14种，其名称及符号见表2-22。

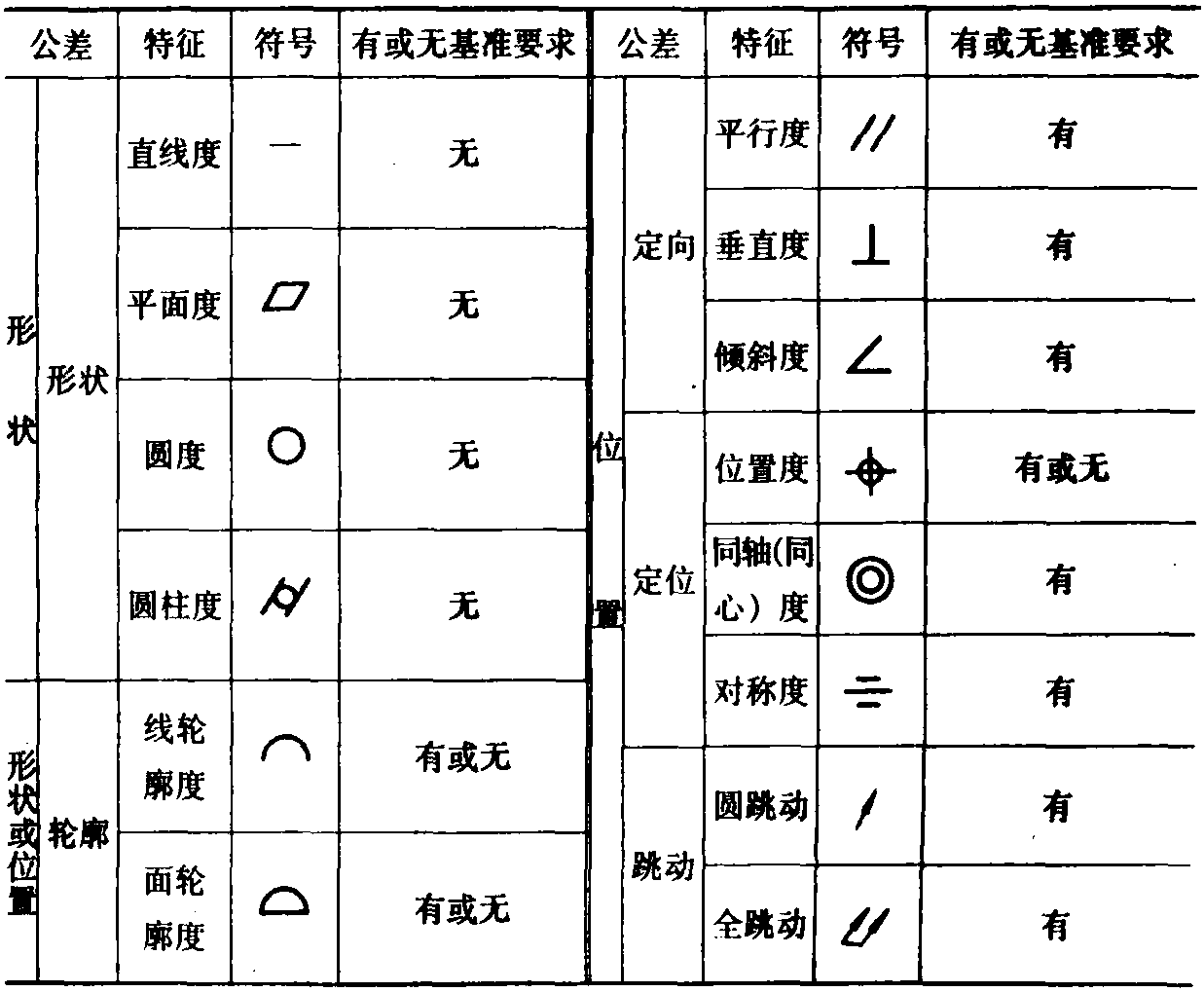

表2-22 公差特征的符号
形位公差在图样上用框格的形式标注，如图2-26所示。
图2-26 公差框格及基准符号
公差框格由两格或多格组成。两格的一般用于形状公差，多格的一般用于位置公差。
带箭头的指引线应指向有关的被测要素。当被测要素为轮廓要素时，指引线的箭头应置于要素的轮廓线或其延长线上，并与尺 ...... （共6043字） [阅读本文]>>
