一、冲裁间隙的分类

国家标准GB/T 16743—1997，根据冲裁件尺寸精度、剪切面质量、模具寿命和力能消耗等主要因素，将金属材料冲裁间隙分成三种类型，即Ⅰ类(小间隙)、Ⅱ类(中等间隙)、Ⅲ类(大间隙)，列于表2-20。不同金属材料的三类间隙值见表2-21。

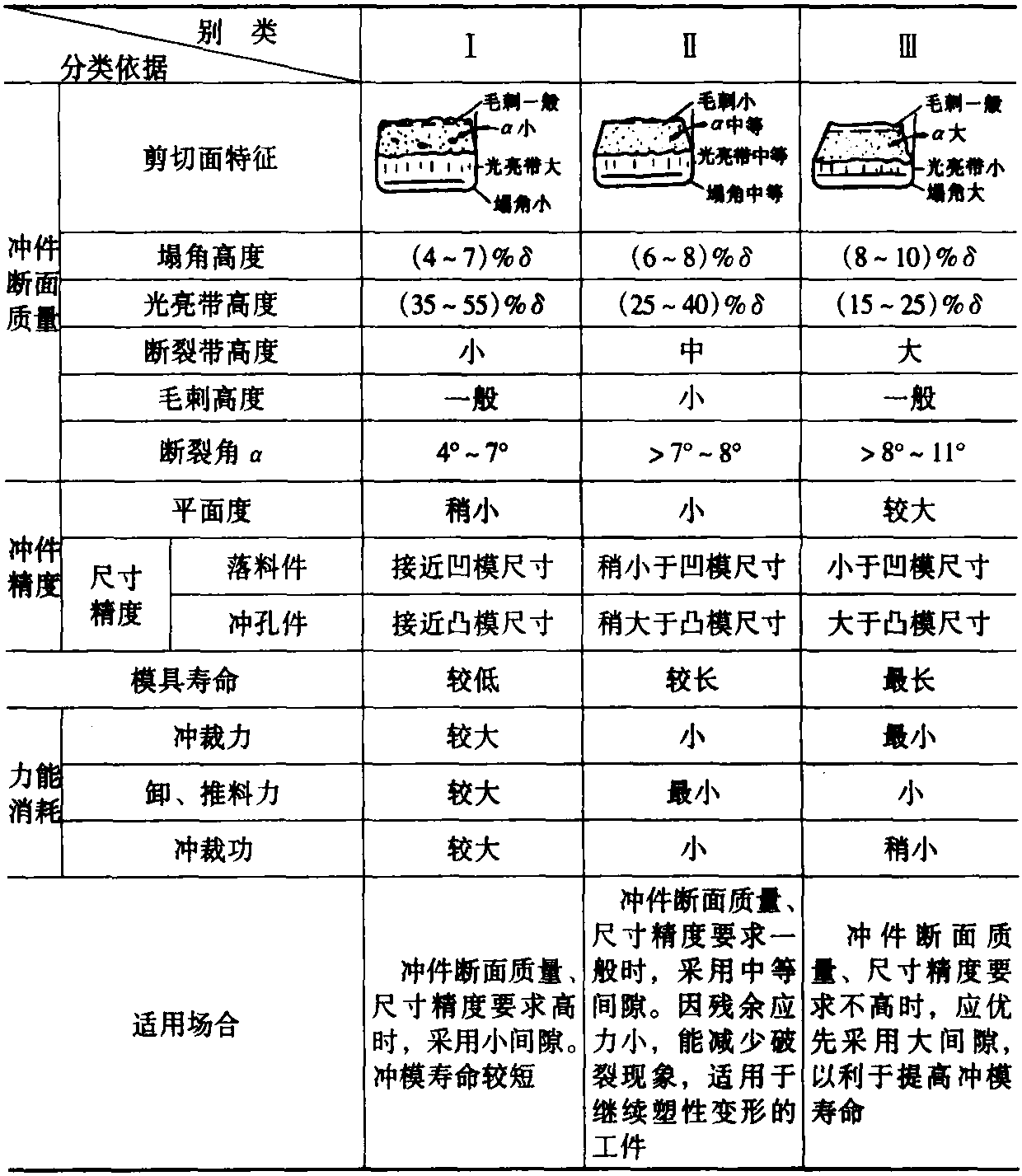

表2-20 金属材料冲裁间隙分类

表2-21 金属材料冲裁间隙值(GB/T 16743—1997)

材 料抗剪强度r

(MPa)初始间隙(单边间隙)(%)Ⅰ类Ⅱ类Ⅲ类低碳钢

08F、10F、10、20、Q235A>210～4003.0～7.0>7.0～10.0>10.0～12.5中碳钢45

不锈钢1Cr18Ni9Ti、4Cr13

膨胀合金(可伐合金)4J29>420～5603.5～8.0>8.0～11.0>11.0～15.0高碳钢

TSA、T10A、65Mn>590～9308.0～12.0>12.0～15.0>15.0～18.0纯铝1060、1050A、1035、1200

铝合金(软 ......     （共1157字）    [阅读本文]>>
