由以上分析可见，冲裁间隙对冲裁件质量、冲裁力、模具寿命等都有很大的影响。生产中通常是选择一个适当的范围作为合理间隙。这个范围的最小值称为最小合理间隙(zmin)，最大值称最大合理间隙 (zmax)。考虑到生产过程中的磨损使间隙变大，故设计与制造模具时，通常采用最小合理间隙值zmin。确定合理间隙值有两种方法。
(1) 理论确定法。
理论确定法的主要依据是保证裂纹重合，以获得良好的冲裁断面。图2-22是冲裁过程中开始产生裂纹的瞬时状态。由图中几何关系可得出计算合理间隙c的公式：

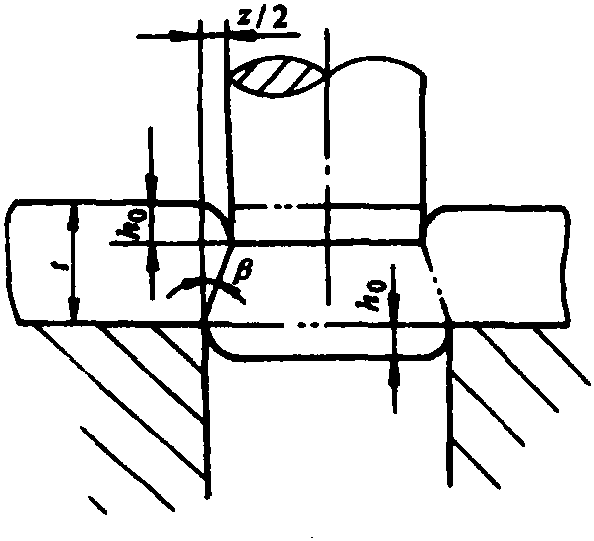

图2-22 合理冲裁间隙的确定
式中 t——板料厚度，mm;h0/t——产生裂纹时凸模相对压入深度，mm;
β——裂 ...... （共2009字） [阅读本文]>>
冲压工实际操作1.常用数学符号(表1-1，摘自GB3102.11—1993)表1-1常用数学符号(GB3102.11—1993)符号意义符号意义+-×或·a÷b或a/b加，正号减，负号乘a除以b或b除a∠△▱⊙⊥∥～
冲压工实际操作表1-2常用几何图形面积计算续表续表
冲压工实际操作表1-3常用几何体表面积和体积计算公式续表续表续表
冲压工实际操作1.尺寸与偏差的关系(图1-1)图1-1尺寸与偏差2.尺寸偏差与公差的关系(图1-2)图1-2尺寸偏差与公差3.间隙配合、过盈配合、过渡配合的图示三种配合分别见图1-3、图1-4、图1-5。图1-3间隙
冲压工实际操作1.配合公差带的标注在工程图中，配合公差带的标注方法有三种，见图1-6。图1-6公差带的三种标注方法2.配合代号的标注配合代号用孔、轴公差带代号的组合形式表示，写成分数方式，分子代表孔公差带代号，分母是
