压力中心即工件内外周边上冲裁力的合力中心。应尽可能使冲裁力的压力中心和压力机滑块的压力中心一致，否则会产生一个附加力矩，使模具产生偏斜、间隙不均匀，并使压力机和模具的导向机构产生不均匀磨损，刃口迅速变钝。
内外周边形状对称的工件，其几何中心就是压力中心。
工件内外周边冲裁力的合力，是由工件周边各线段重心位置所决定的，而各线段的重心是已知的，利用解析法和图解法即可求得合力的中心。

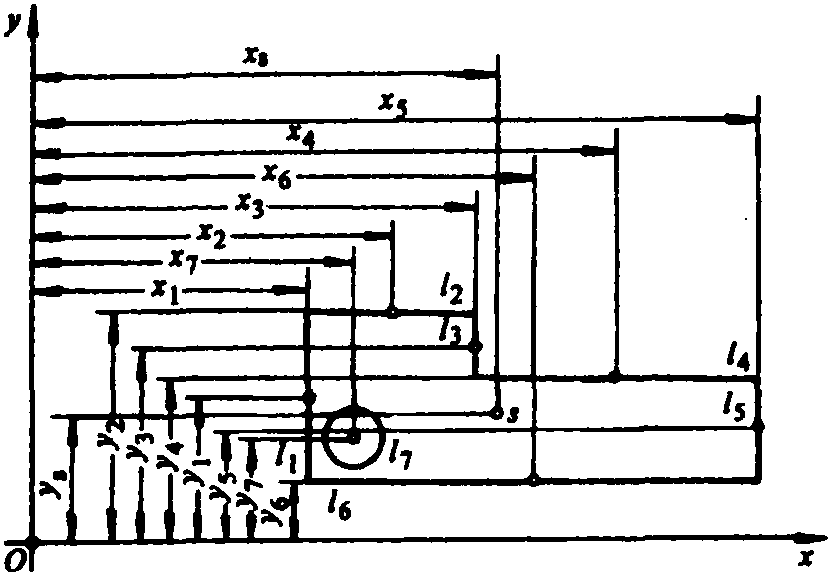

解析法计算 如图2-23所示，将工件划分为已知重心的各个线段(圆弧的重心可在有关资料中查出)。设坐标为x和y，则每个线段重心的距离可从x轴和y轴量得。
图2-23 解析法计算冲裁合 ...... （共338字） [阅读本文]>>
