根据材料的利用情况，排样方法可分为有废料排样、少废料排样和无废料排样三种。按排料形式，又可分为直排、斜排、直对排、斜对排、混合排、多行排、裁搭边等多种方法。见表2-28。

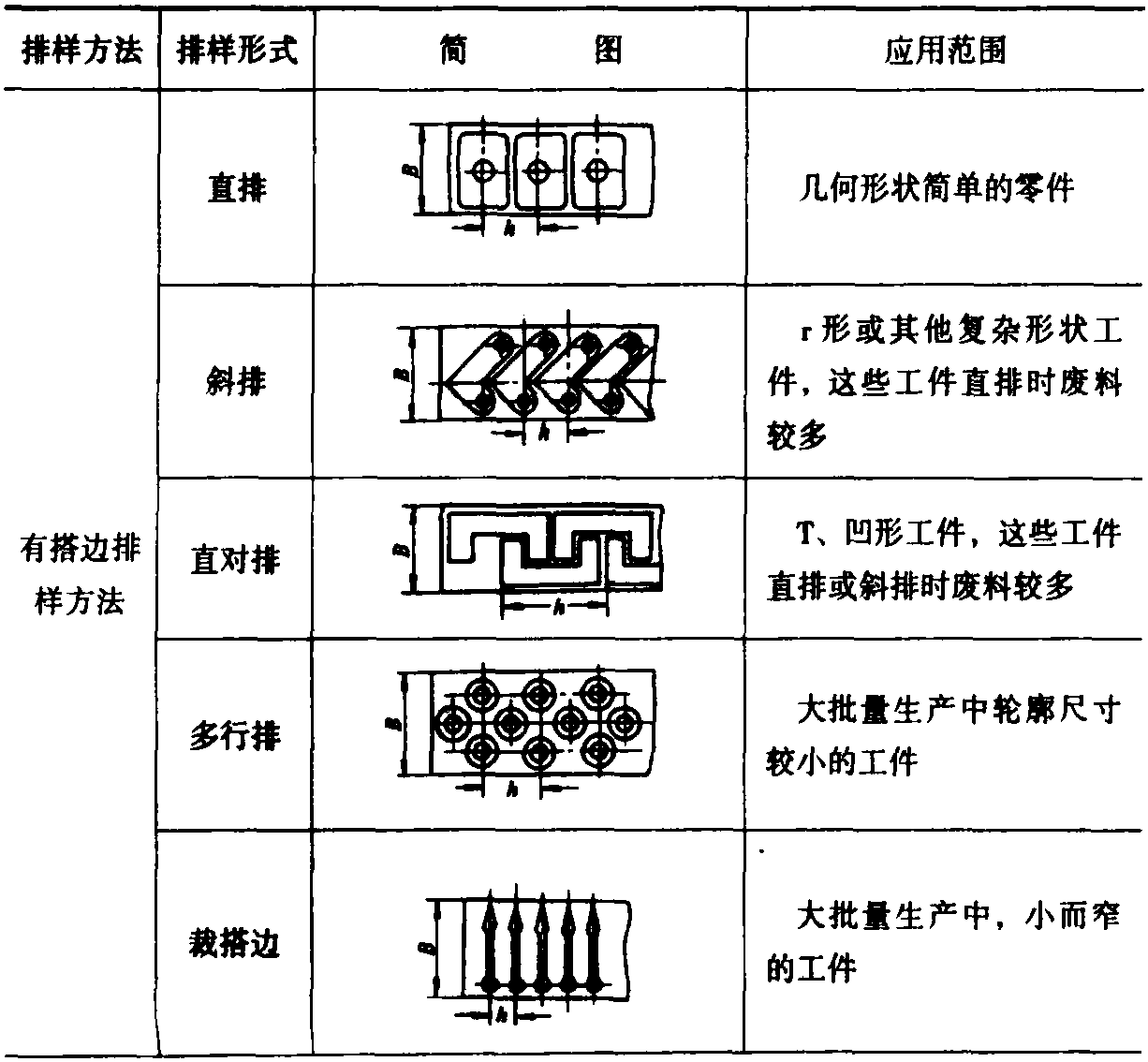

表2-28 冲裁件的排样方法
续表
注： B为料宽，h为送料距。
1. 有废料排样
一般冲裁时产生的废料分两种：一种是冲孔的废料和材料尾部余料，这种废料的产生与排样无关，而只与零件的结构有关，称为结构废料;另一种是料头、前、中、侧的搭边，与搭边选用及工艺方法有关，称之为工艺废料。废料的分类见图2-24。可以看出，要提高料的利用率，就要合理排样，尽可能地减少工艺废料。
图2-24 废料分类示意图
a1.料头(搭 ...... （共1576字） [阅读本文]>>
