二、拉深件的精度和表面质量
分类：冲压工实际操作485字
对拉深件的精度要求，不应超过冲压工艺所能达到的一般精度，并应在满足需要的情况下尽量降低要求。否则，将增加工艺过程的工序，降低生产率，提高成本。
拉深件高度尺寸精度为IT8～IT9，经整形工序后，尺寸精度达IT6～IT7。拉深件直径尺寸精度为IT9～IT10。在一般情况下，拉深件的精度不应超过表3-3～表3-5中所列数值。

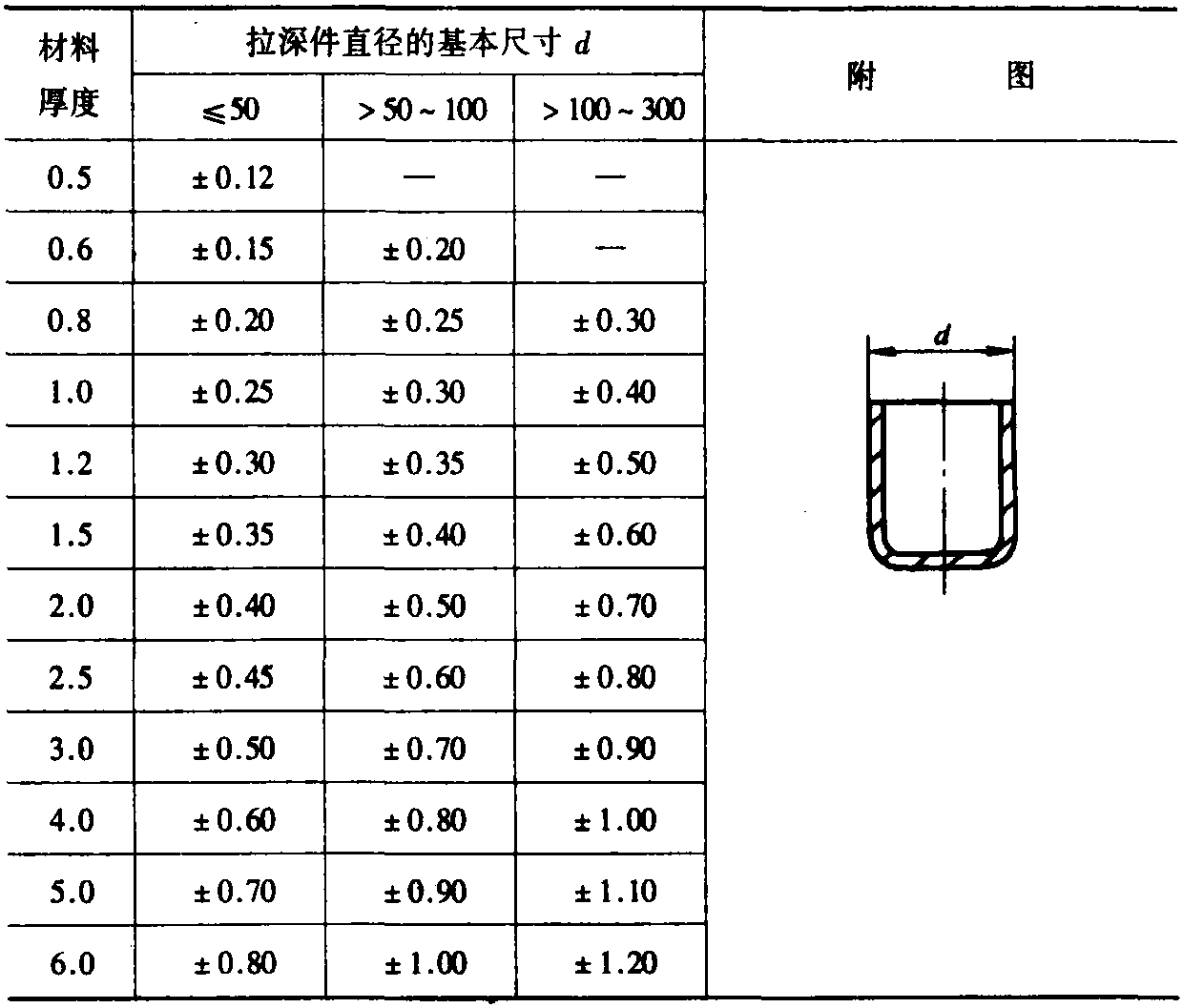

表3-3 拉深件直径的极限偏差 (mm)
注：拉深件外形要求取正偏差，内形要求取负偏差。
表3-4 圆筒拉深件高度的极限偏差 (mm)
注：本表为不切边情况所达到的数值。
表3-5 带凸缘拉深件高度的极限偏差 (mm)
注： 本表为未经整形所达到的数值。
产品图上的尺寸应注明必须保证外部尺 ...... （共485字） [阅读本文]>>
