(1) 三相电源的联接
三相电源有星形和三角形两种联接。

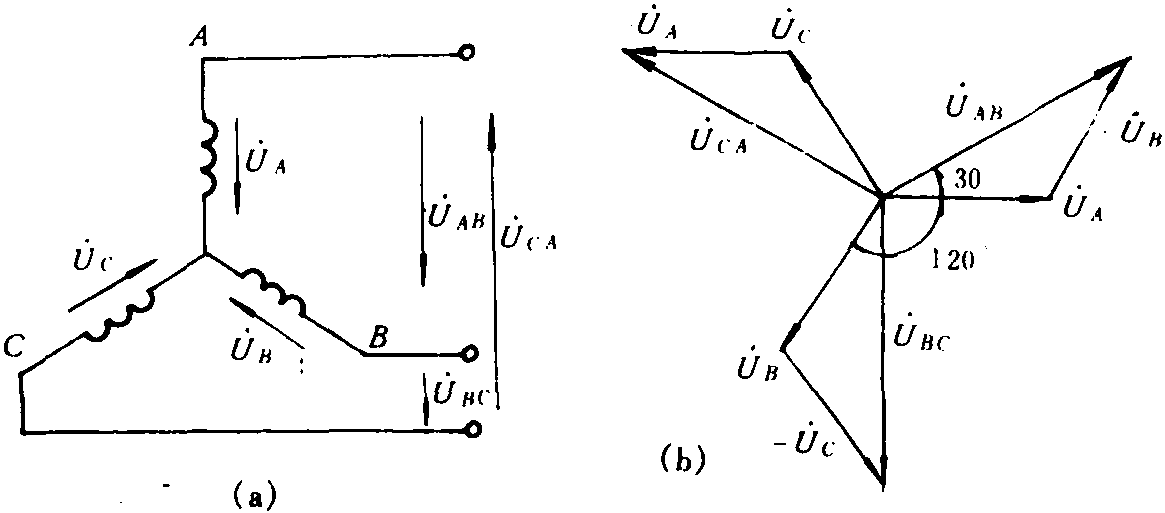

1. 星形联接。如图1—23所示，也叫Y接法。
(a) 电路; (b) 矢量图
图1—23 三相电源的星形联接
由矢量图分析可知，如三相相电压是对称的，即
式中 UA＝UB＝UC——三相相电压 (伏特)
则三相线电压也是对称的，其瞬时值表达式为
式中 UAB＝UBC＝UCA——三相线电压 (伏特)
这表明线电压在相位上比各对应的相电压引前30°;计算表明线电压在数值上是相电压的倍， 即
式中 U线——各线电压有效值(伏特);
U相——各相电压有效值(伏特)。
2.三角形联接。如图1—24所示，也叫△接法。
(a) 电路; (b) 矢量图
图1—24 三相电源的三角形联接
由矢量图分析可知，当三相电源为三 ...... （共932字） [阅读本文]>>
