熔断电阻器又叫保险丝电阻器，是一种新型的双功能元件。它在正常情况下使用时，具有普通电阻器的电气特性，一旦电路发生过电流现象时，就会在规定的时间内熔断开路，从而起到防止故障进一步扩大和保护元器件免遭损坏的作用。

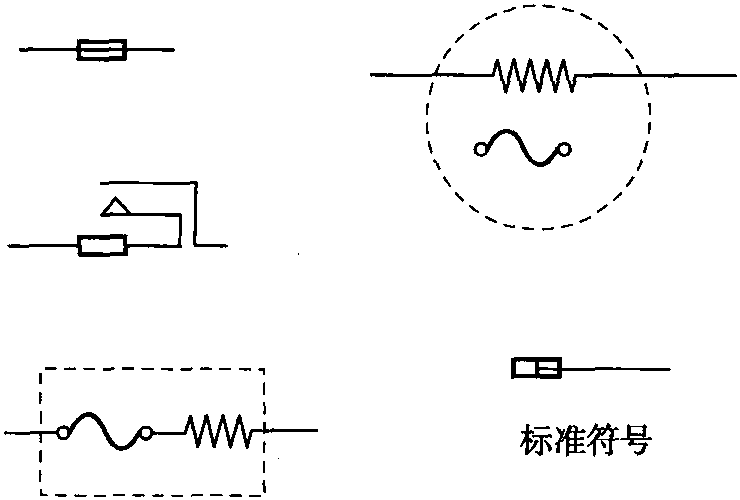

1. 种类与电路代表符号
熔断电阻器的种类很多，按其工作方式不同分为不可修复型和可修复型两种。
(1)不可修复型熔断电阻器：当电阻器过负荷造成温升并达到某一温度时，涂有熔断材料的电阻膜层或绕组线匝熔断，引起电阻器断路。这种电阻器在使用时，必须悬空安装在印制电路板上。一旦熔断，只有换上新的熔断电阻器后，才能保证电路正常工作。
(2)可修复型熔 ...... （共936字） [阅读本文]>>
