2.2.3 水泥电阻器

分类：电子元器件选择使用1225字

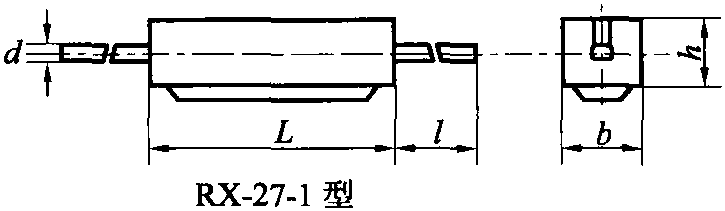

陶瓷绝缘功率型线绕电阻习惯上称为水泥电阻，其外形有立式和卧式两类，如图2-13所示。

(a)卧式

(b)立式

(c)卧式

图2-13 水泥电阻的外形

1. 种类与特点

水泥电阻器按功率可分为2 W、3 W、5 W、7 W、8 W、10 W、15 W、20 W、30 W及40 W等规格。按其外形可分为RX27-1型、Ⅳ型，RX27-3型(3A、3B、3C型)，RX27-4(4V、4H)型，阻值范围见表2-6。

表2-6 水泥电阻阻值范围

型号功率(W)阻值范围(Ω)外形尺寸(mm)LbhRX27-120.1～200186.46.430.1～330228.08.050.1～680229.59.570.15～1.2 k359.59.5100.2～1.8 k489.59.5150.2～2.2 k4812.512.5RX27-Ⅳ70.15～0.2 k471111100.2～1.8 k601111RX27-3

(A、B、C)50.1～680279.59.570.15～1.2 k359.59.510o.2～1.8 k489.59.5150.2～2.2 k4812.512. 5200.33～2.7 k6312.512.5RX27-4( ......     （共1225字）    [阅读本文]>>
