1. 种类
电位器的种类极多，并各有特点，如图2-15所示。实际中应用最多的是线绕电位器和碳膜电位器。

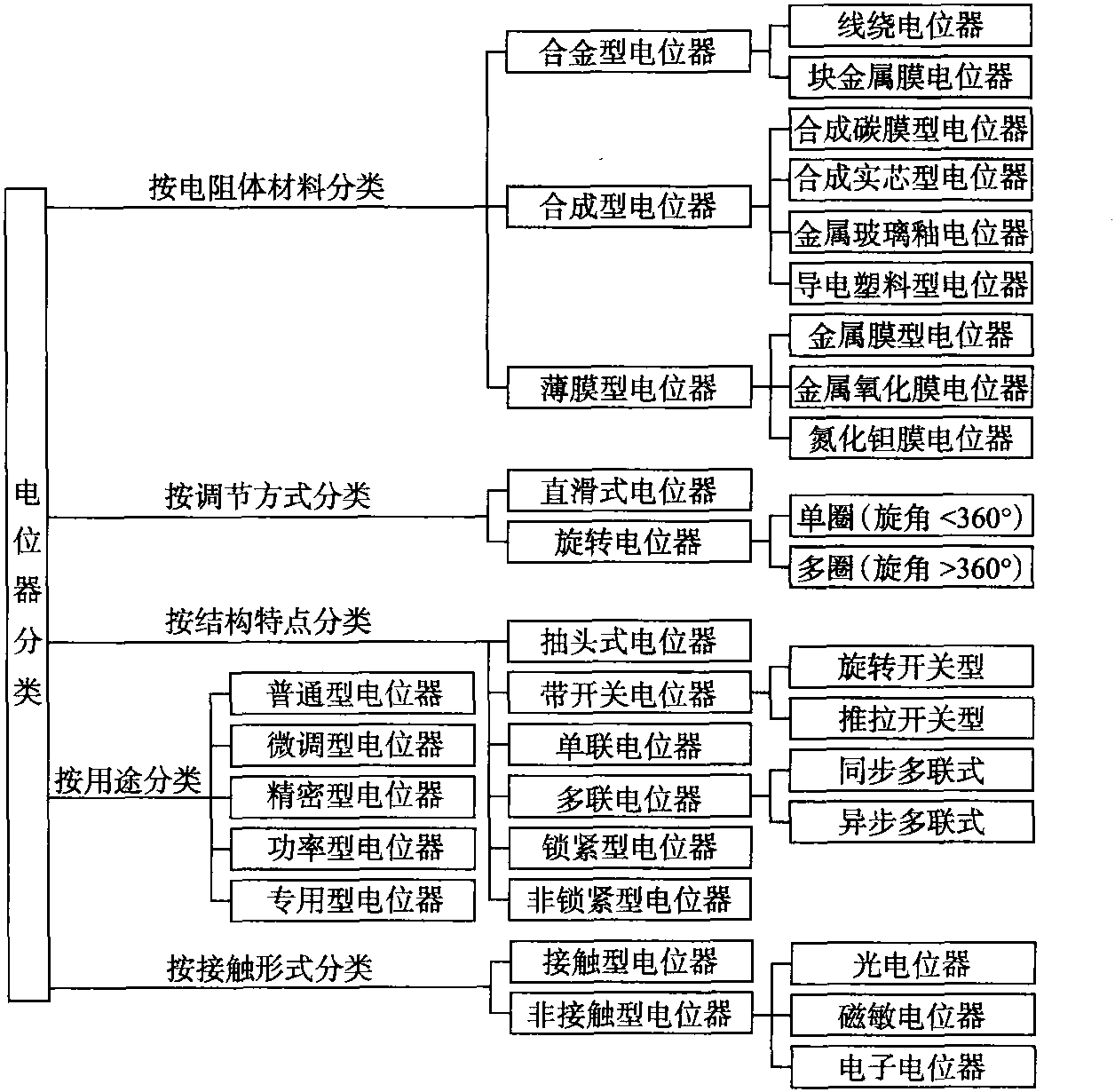

图2-15 电位器的分类
2. 性能特点
(1)线绕电位器：线绕电位器是将电阻丝绕在绝缘支架上，再装入基座内，并配上转动系统组成，如图2-16所示。这种电位器最大的优点是耐热性能好，能承受较大的功率。但它的分辨力有限，这是由于电阻丝是一圈一圈地绕在骨架上的，当接触刷从电阻丝的这一圈滑到另一圈时，阻值的变化呈阶梯式。
图2-16 线绕电位器
线绕电位器可做成精密型、多圈型、功率型和特殊函数型等。主要用于高精度或大功率电路中，但它不宜用于频率较高的电路。
(2)碳膜电位器：这种电位 ...... （共1473字） [阅读本文]>>
