1. 主要技术参数
电位器所用的电阻材料与相应的固定电阻器相同，因而主要参数与相应的电阻器类似。由于电位器的阻值是可调的，而且电位器上有触点存在，因此还有其他一些参数。
(1)阻值的最大值和最小值：每个电位器的外壳上都标有阻值，这就是它的最大电阻值，有时也称其为标称阻值;最小电阻值又称为零位电阻，由于触点存在接触电阻，因此最小电阻值不可能为零，要求越小越好。

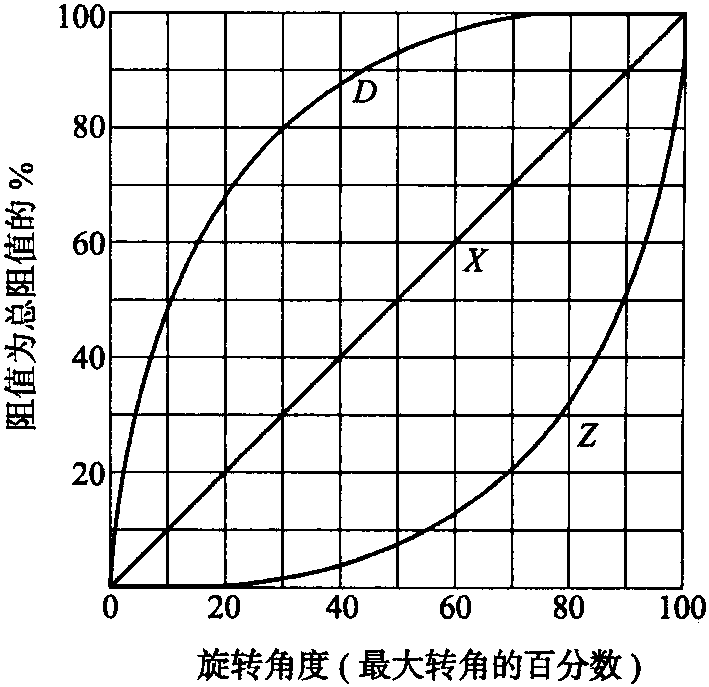

(2)阻值变化特性：为了适应各种不用的用途，电位器阻值变化规律也不相同。常见的电位器阻值变化规律有直线式(X型)、指数式(Z型)、对数式(D型)三种。三种形式的电位器的阻值随触点的旋转角度(即轴柄的旋转 ...... （共2751字） [阅读本文]>>
