固定电容器的种类很多，按其容量是否可调，分为固定电容器、可变电容器和微调电容器;按其介质材料不同，分为有机介质电容器、复合介质电容器、无机介质电容器、油质介质电容器、气体介质电容器和电解质电容器，如图3-1所示。除此之外，电容器如按其是否有正(+)、负(—)极性来分，可分为无极性电容器和有极性电容器两大类，它们在电路中的符号也稍有差别。

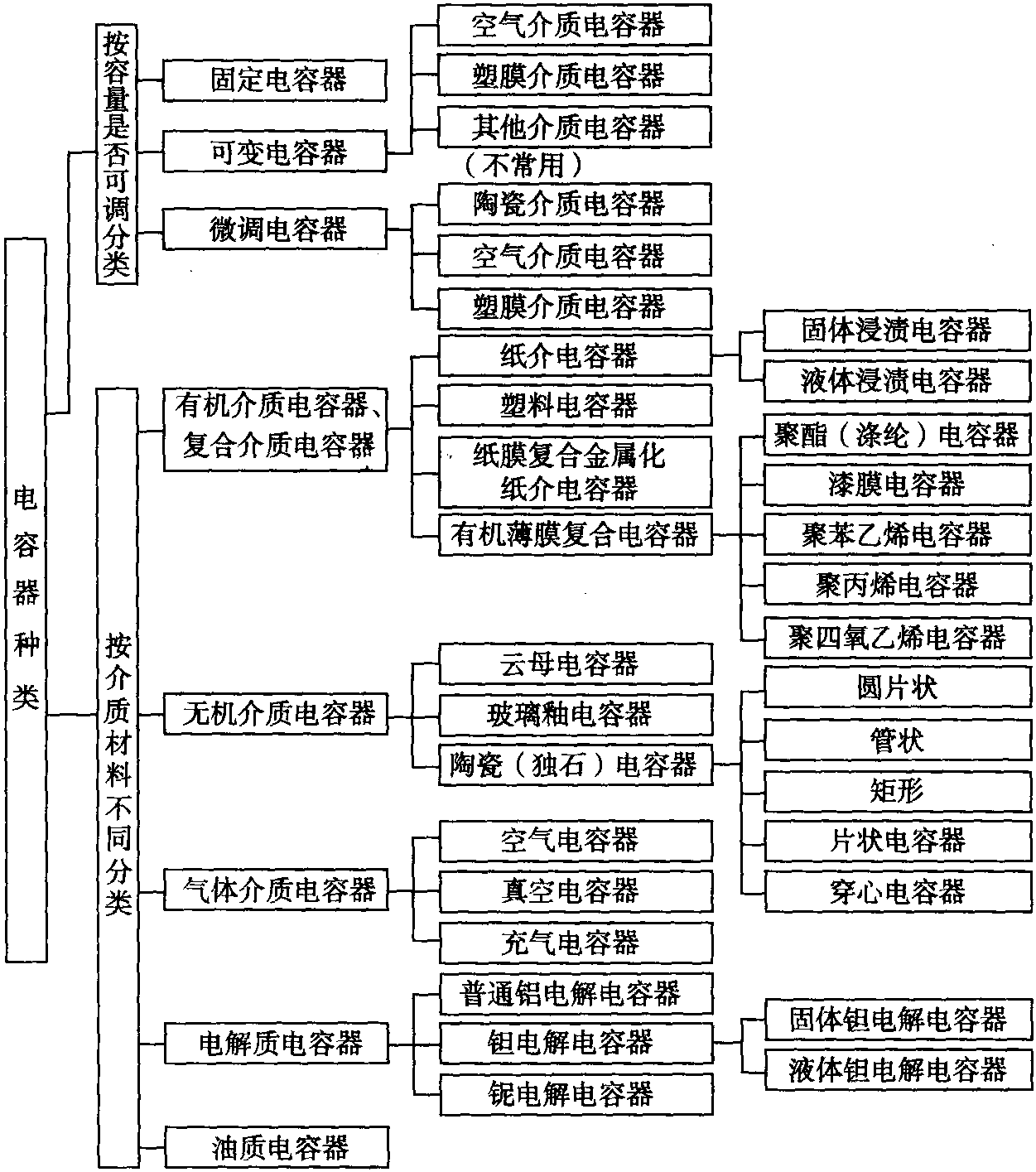

图3-1 电容器的种类
常见无极性电容器有纸介电容器、油浸纸介密封电容器、金属化纸介电容器、云母电容器、有机薄膜电容器、玻璃釉电容器及陶瓷电容器等，它们的外形如图3-2(a)所示。各种无极性电容器在电路中均用图3-2(b)所示符号 ...... （共600字） [阅读本文]>>
